1、产品简介

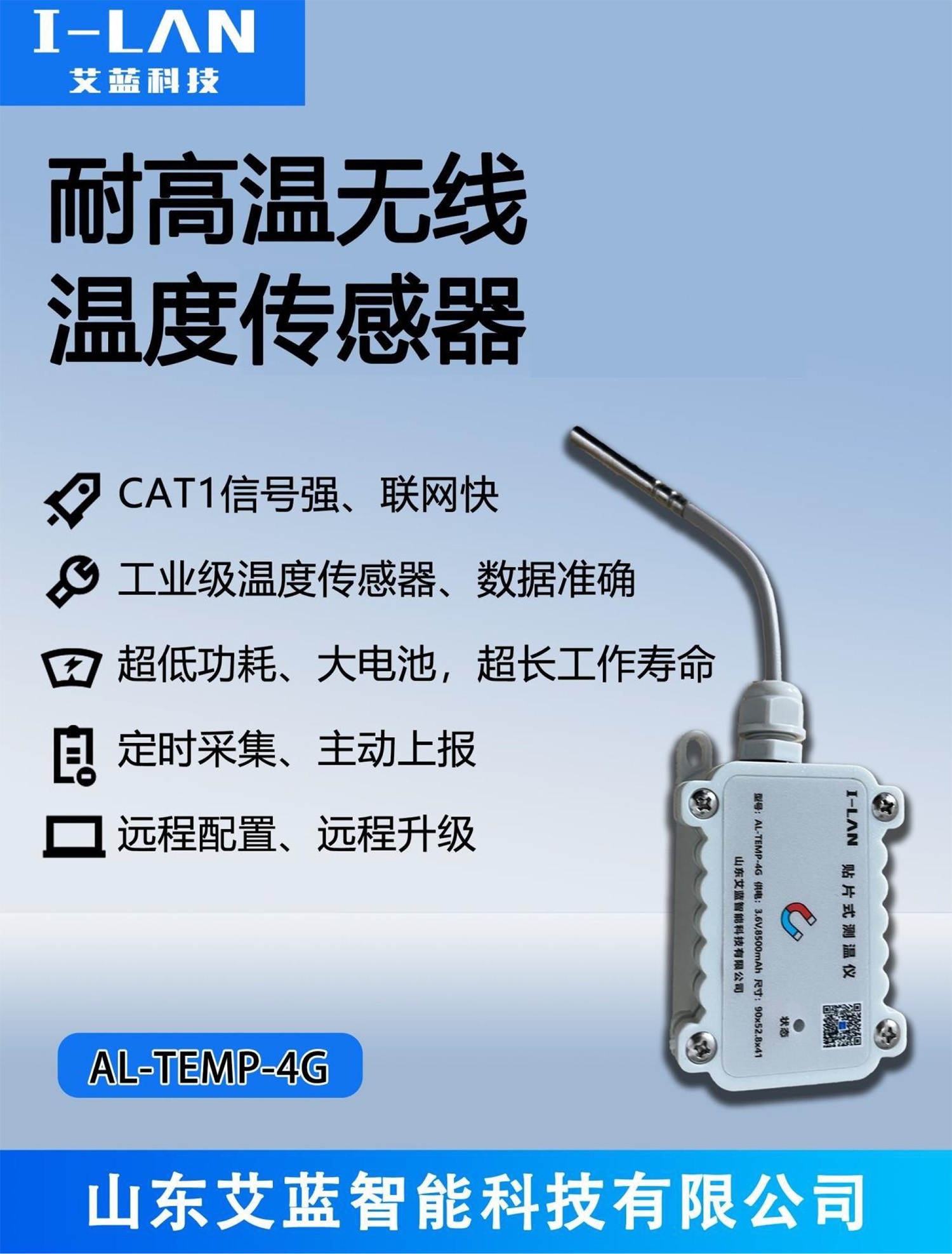

AL-TEMP-4G是山东艾蓝智能科技有限公司研发的一款耐高温无线温度传感器终端。主要应用于高温管道测温。可向指定平台服务器以无线方式定时上报数据。

终端采用 4G CAT1 通信方式，信号强，适用范围广。克服特殊场景因 NB 信号覆盖不足、或者外部遮挡导致的无法部署。本产品功耗低、使用内置电池供电，大大简化现场部署时间，降低施工费用。

设备工作状态分为休眠、采集存储、激活上报三种状态。

2、技术参数

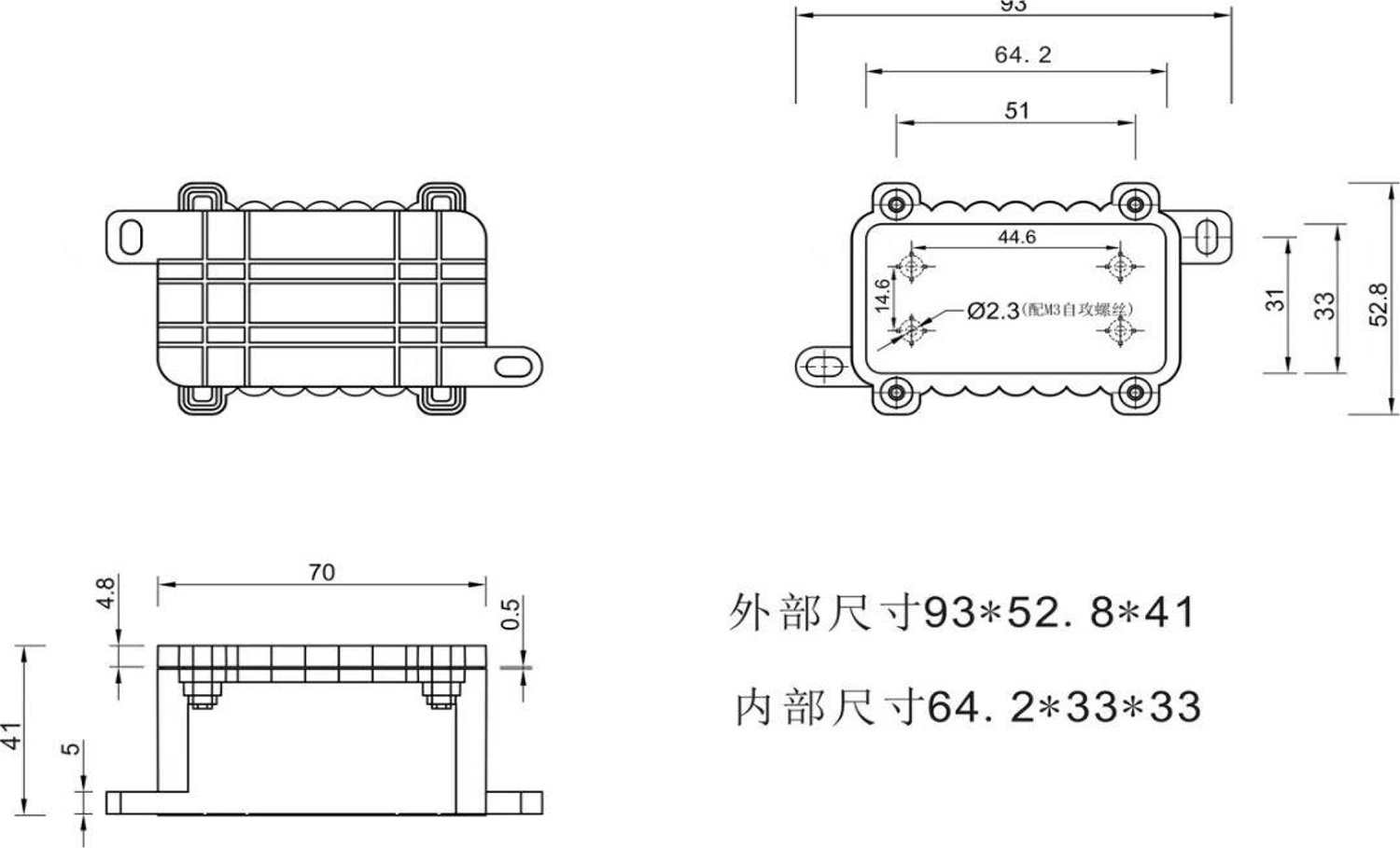

尺寸：93*52.8*41

供电：锂亚电池ER26500,8000mah

待机功耗：小于5uA@3.6V

工作功耗：2~3mA@3.6V

发射功耗：50~100mA@3.6V

采集类型：温度

量程： -50-125℃（可定制其他量程及精度）

采集频率：1 分钟~24 小时，或者按照时间点配置，最多支持 24 个时间点。（采集频率影响产品使用寿命。请按照需求合理配置）

采暖季功能：可设置采暖季起止日期。非供暖季，设备进入低功耗维护模式。每日采集一次温度数据。可以降低非采暖季功耗。进一步延长电池使用寿命。

精度等级：±0.1℃

天线类型：内置天线

传输方式：4G CAT1

通信协议：tcp/udp/mqtt/http post (其他协议可定制)

数据转发：任意公网服务器（同样适用于专网服务器，需要sim卡支持）

材质：PC塑料（外壳）

主体防护等级：IP68

互感器探头结构：螺纹式、贴片式等

工作环境：温度-25°C～75°C，湿度0～95%（非冷凝）

3、工作模式

无线温度传感器终端通过间歇工作的方式实现省电的目的。设备大部分时间处于低功耗休眠状态，仅有极小一部分电路继续工作以保持在微功耗的状态。这部分电路会保证系统时间的正确运行以及下次激活时间的正确记录。

每日工作状态分为：待机状态和工作状态（唤醒采集数据并通过 4G方式上传数据），分别对应不同状态的功耗数据

4、产品核心优势

内置大容量长效电池，无需布线。

安装简单，快速部署，助力物联网项目快速落地。

支持任意物联网云平台，提供数据对接支持。

整机防水防潮设计，满足恶劣环境下工作需求。

支持远程配置，可以通过平台下发采暖时间点、供暖起止日期。

最大限度减少现场维护成本。

内置故障检测功能，自动检测设备工作状态。

支持远程升级程序。

5、设备安装

（1）准备工作：在安装热电阻之前，首先要确定需要测量的管道，并将管道清理干净，确保管道平整、无杂质和涂层。

（2）检查测温传感器的引线是否完整和无损伤。

（3）安装热电阻：将热电阻轻轻放置在需要的管道上，使其与管道保持平行，用专用扎带将其固定好，或者用保温层将其包住，确保热电阻与表面充分接触，并保证热电阻引线的未受到破坏。

（4）在安装贴片式热电阻时，应该避免在高温、潮湿或振动的环境中使用，以免影响其测量准确性和寿命。

（5）在安装和使用热电阻时，应遵循相关安全规定和注意事项。

贴片测温电脑端操作说明：

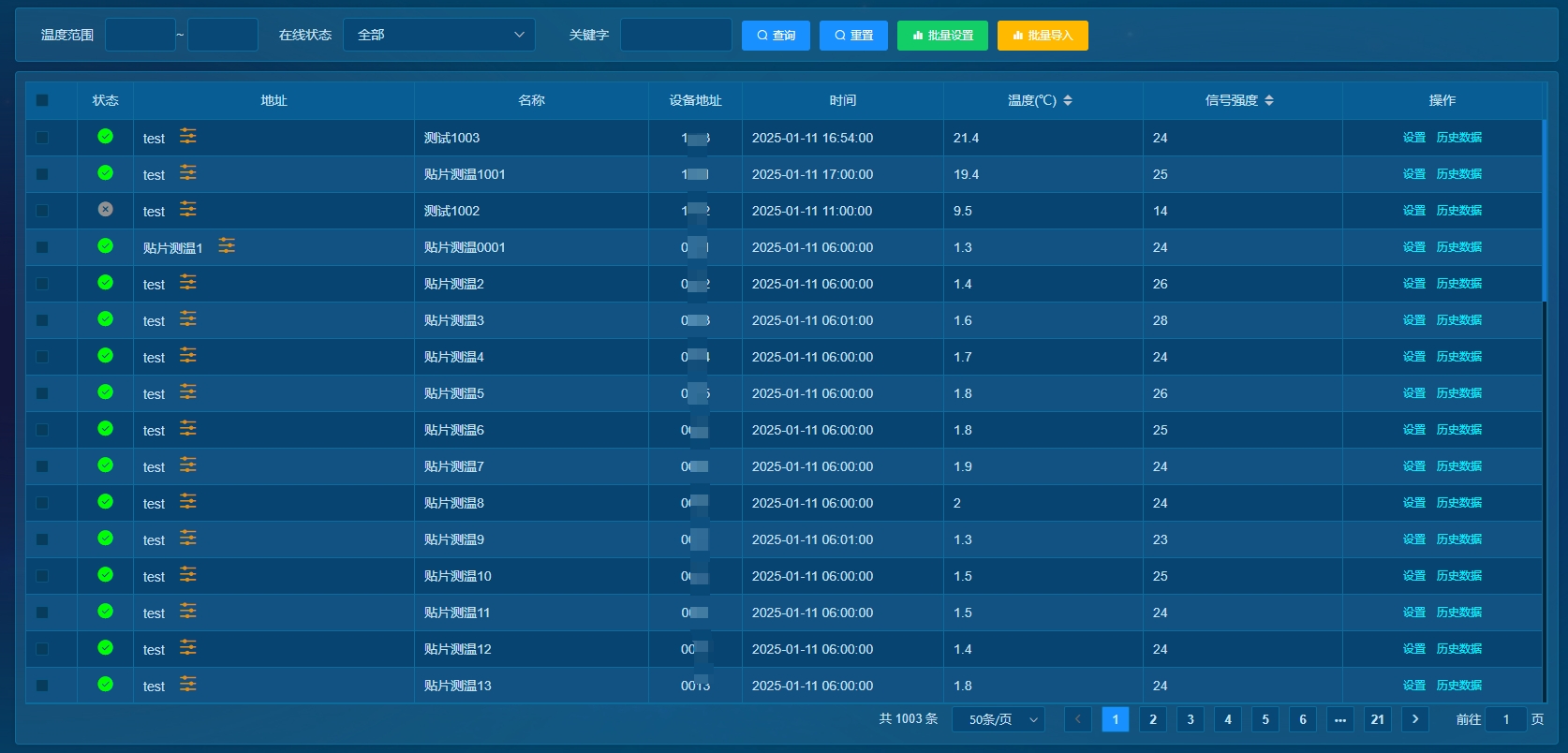

一、点击系统“贴片测温管理”，显示所有贴片测温设备列表，并可以点击分页查询剩余设备；

二、设置上传间隔和升级（分为单个设置和批量设置）

1、点击设备后面的“设置”，可以单独为指定设备操作上传间隔时间和指定设备升级操作

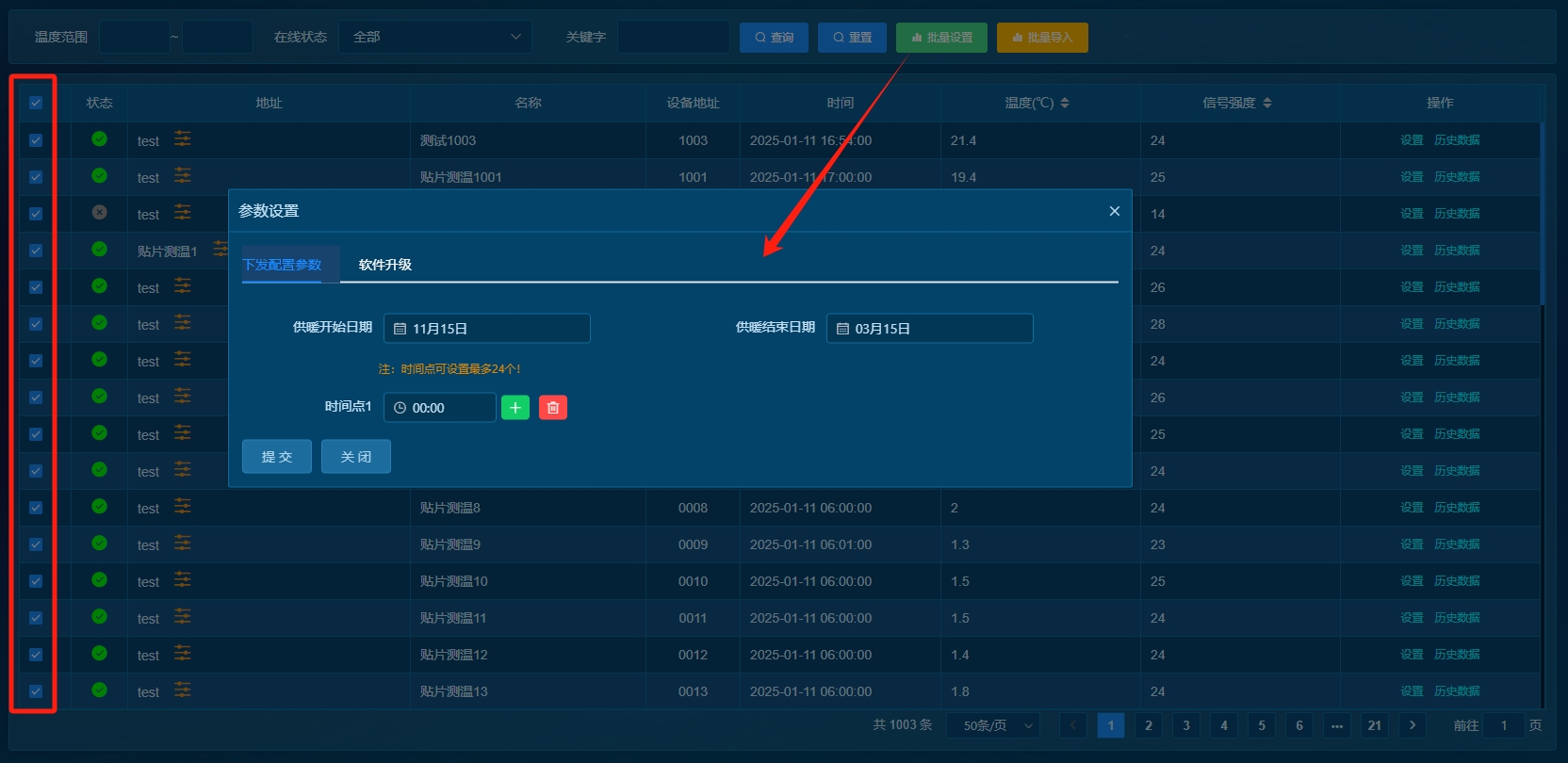

2、多选设备后，点击顶部的"批量设置",可以针对所选设备操作上传间隔时间和指定设备升级操作

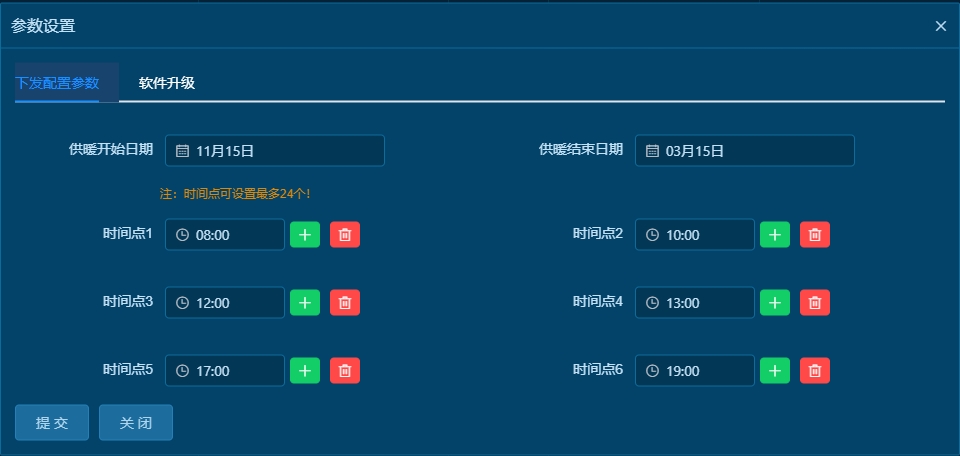

设置说明：供暖开始日期和供暖结束日期，是从供暖开始日期开始按照下面设置的时间点策略采集，一直到供暖结束日期，非供暖期默认3-7天采集一次；

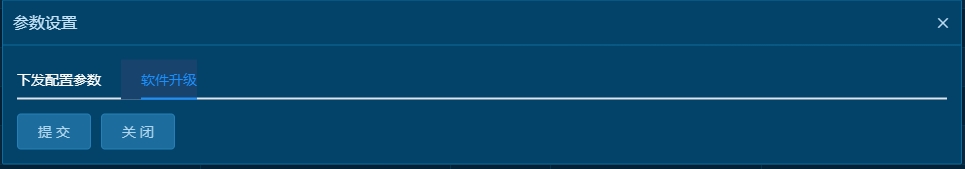

3、设备升级（可以选择单个设备和多个设备同时升级）

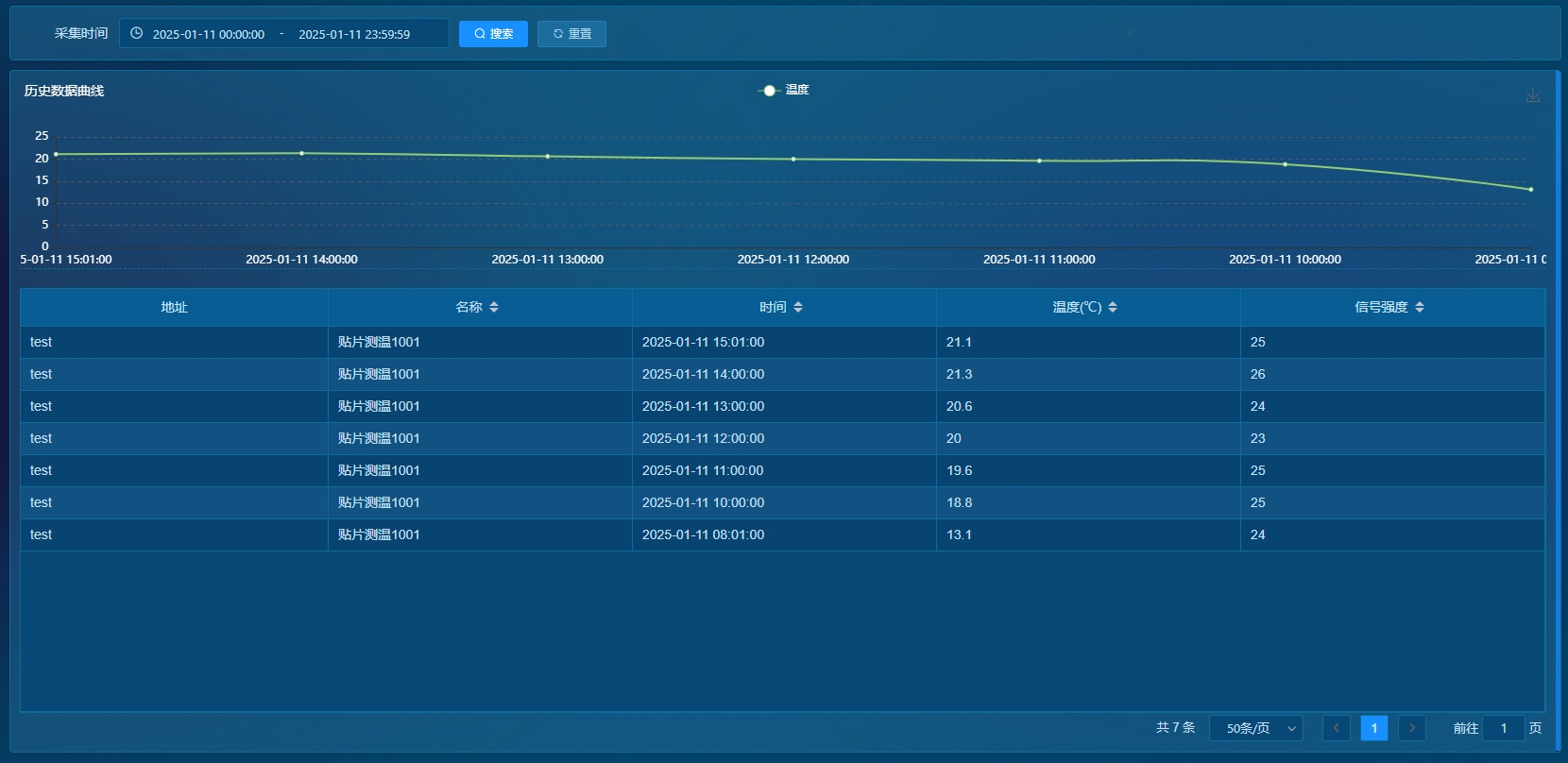

三、查看历史数据

点击列表后面的“历史数据”可以查看当前设备的所有历史数据，可以根据不同时间段查询所有历史数据，其中曲线可以查看当前设备的温度曲线，以便参考供热操作！

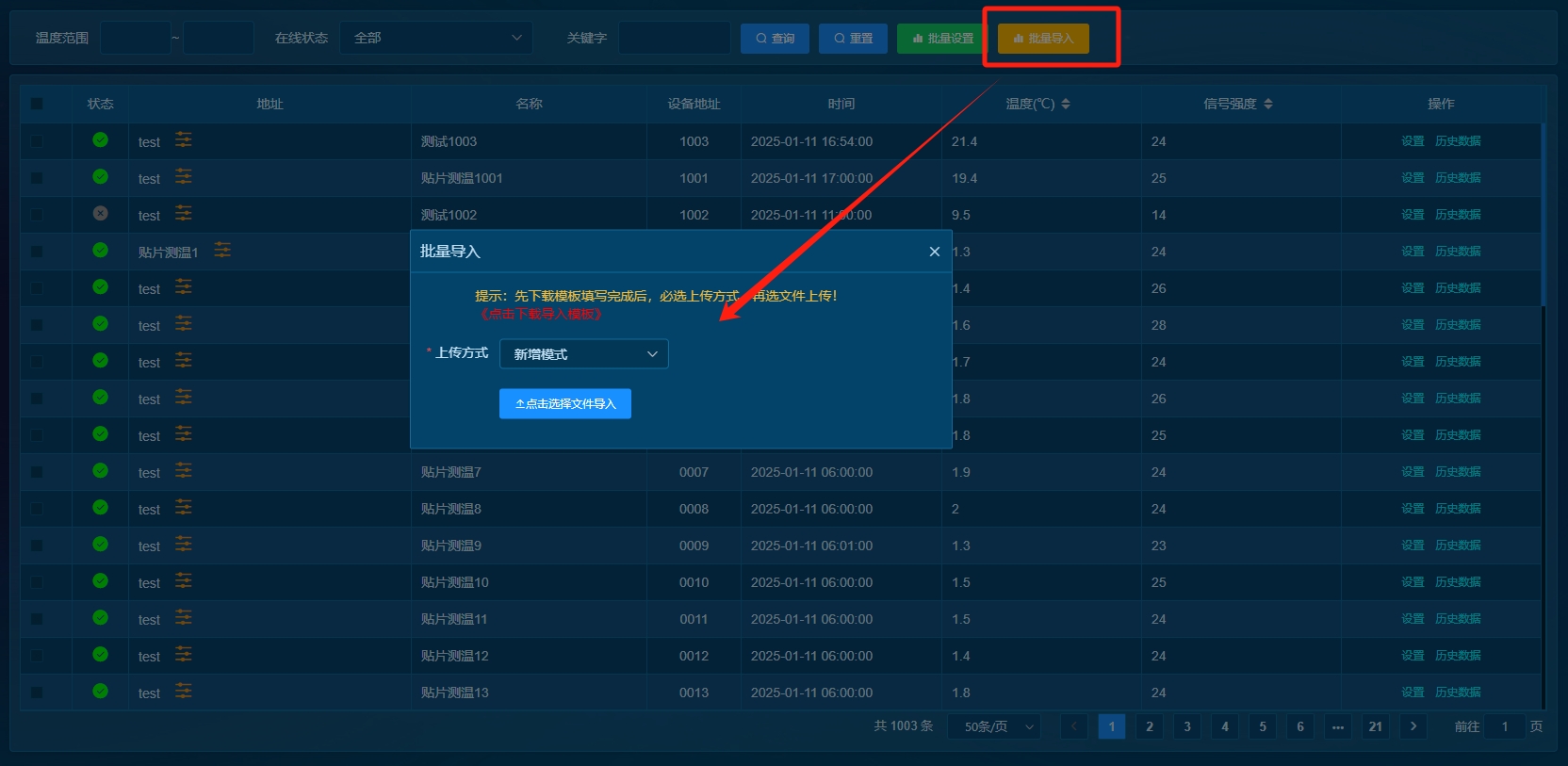

四、批量导入

新设备可以通过“批量导入”，增加新设备，必须按照导入模板填写后，选择“新增模式”则是增加新设备，选择“更新已有设备”则是修改已存在的设备信息！

五、显示当前设备设置上传数据时间段

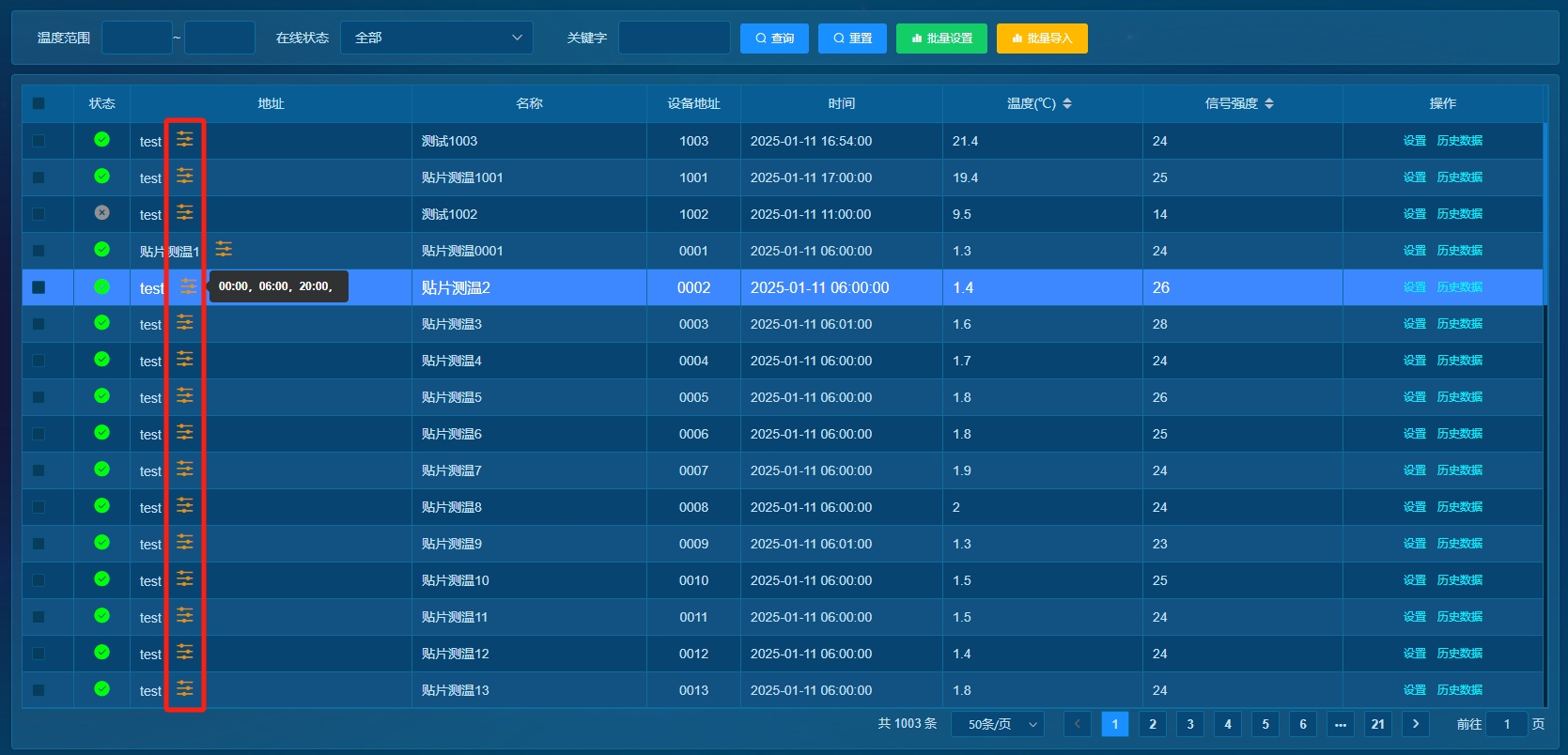

鼠标移动到名称后面的图标即可显示当前设备设置的时间点，并通过设置修改上传时间点！

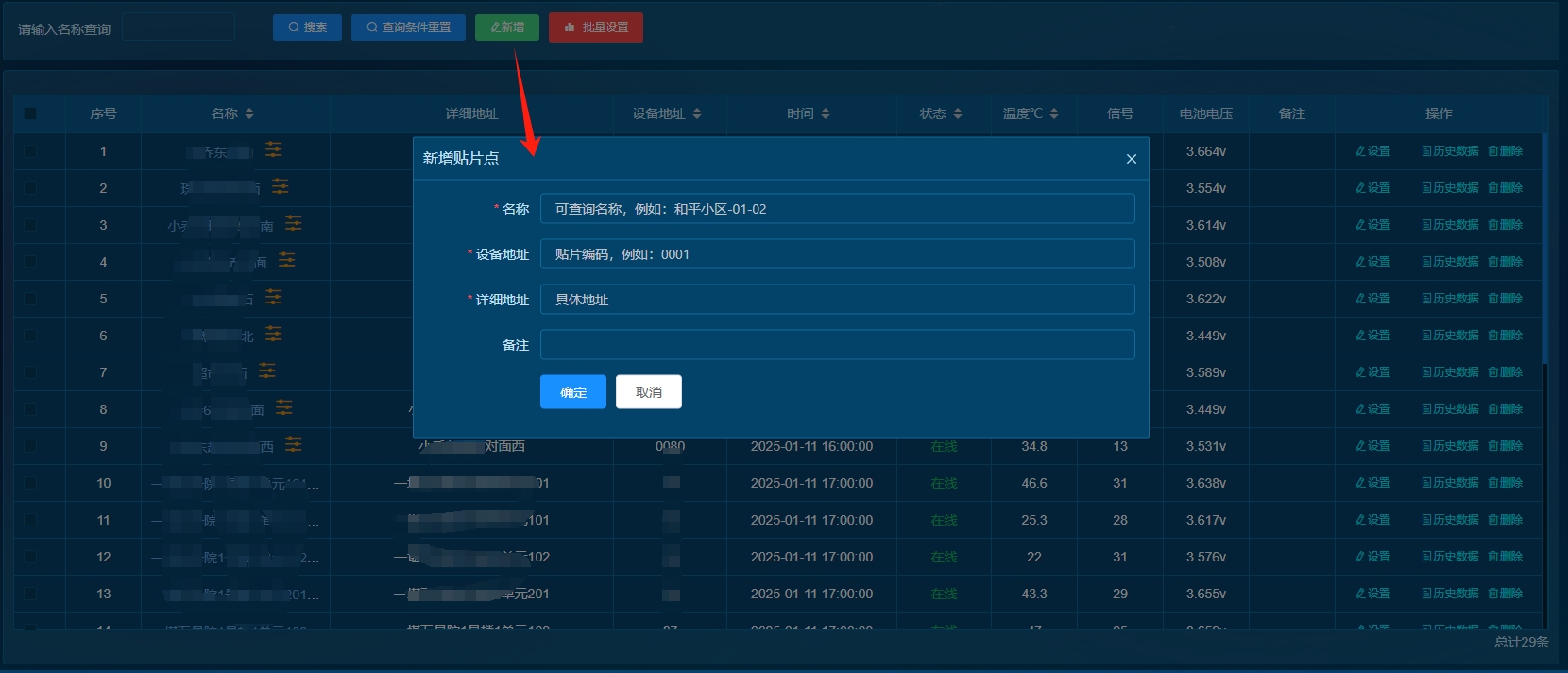

六、贴片测温新增设备

管理账户可以针对已安装设备进行新增并填写设备位置信息，点击“新增”，名称：可以随意定义设备名称，建议使用小区名+楼号单元以便查询，设备地址：当前设备上的设备号，必须确认正确；详细地址：可以填写设备所在的详细地址；备注：可以填写备注信息以便维护使用！点击“确定”后就可以在列表内显示增加的设备信息。

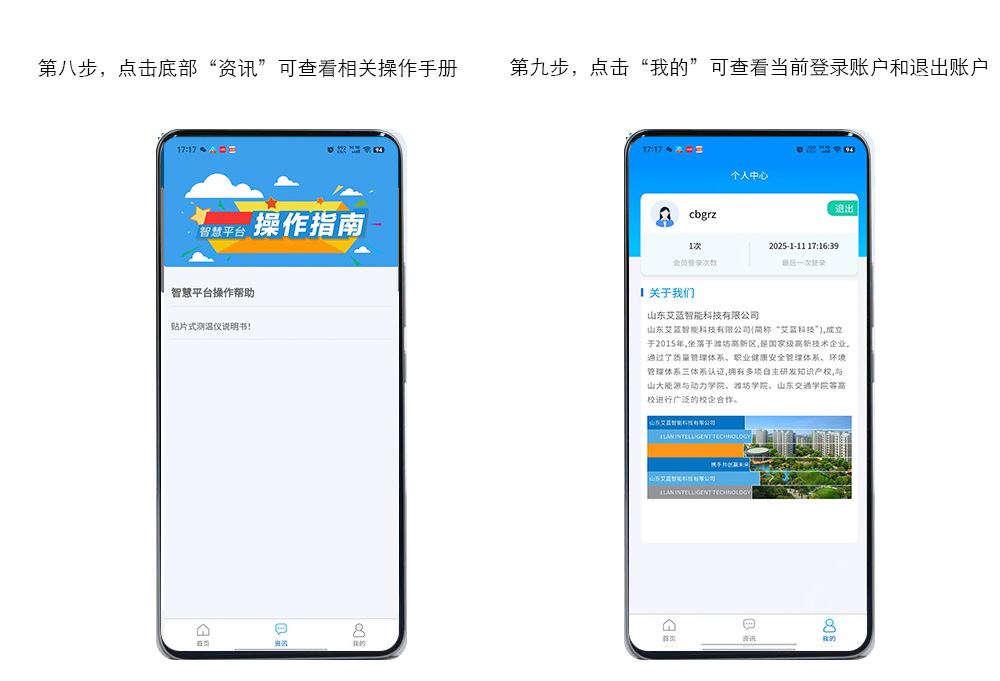

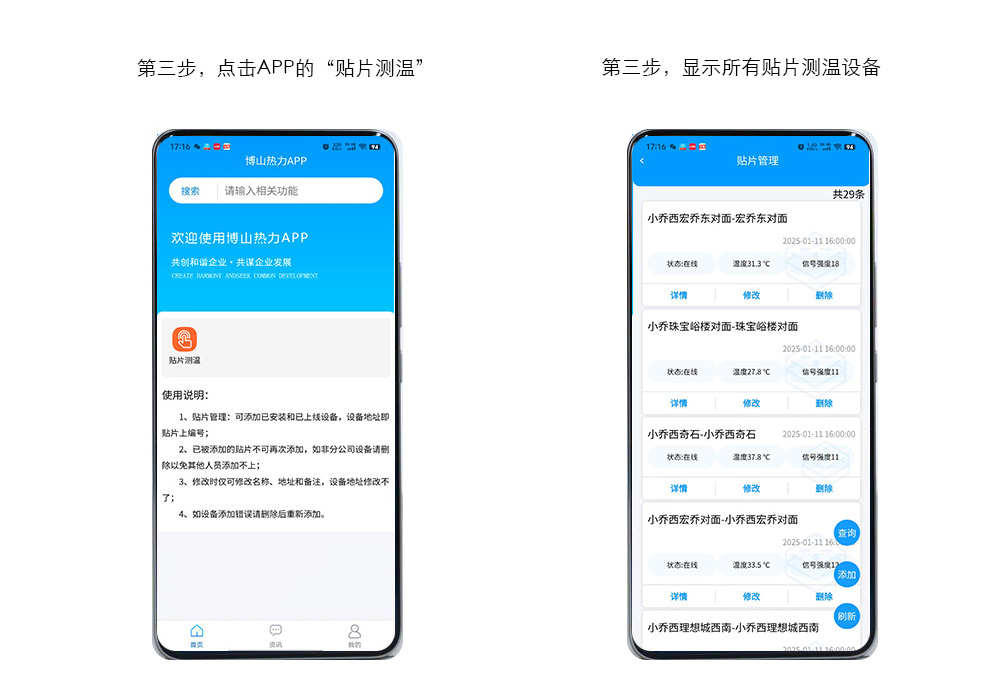

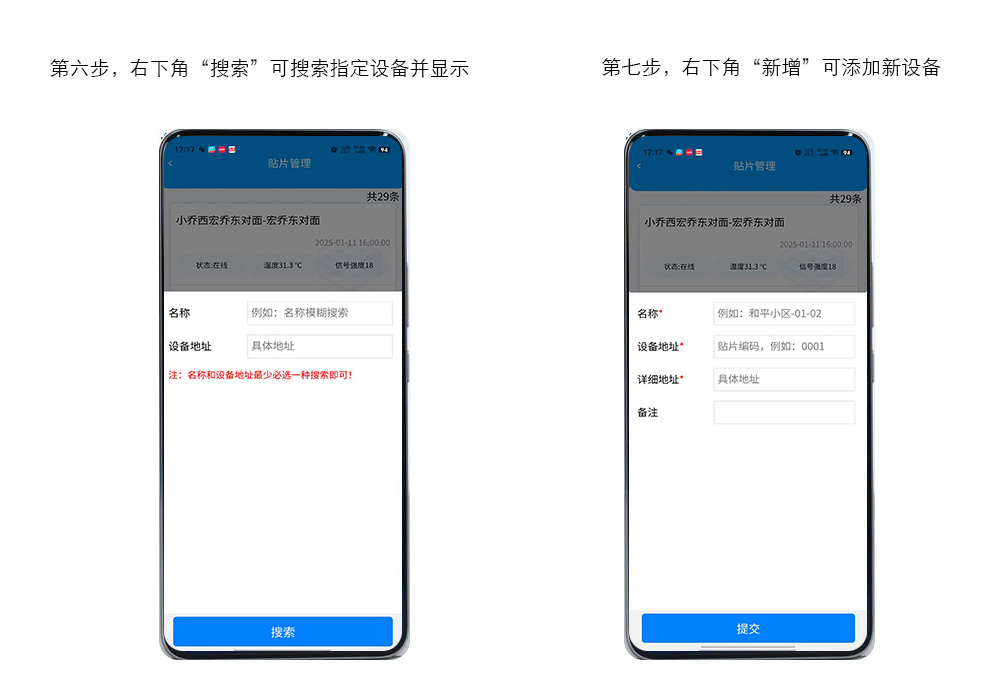

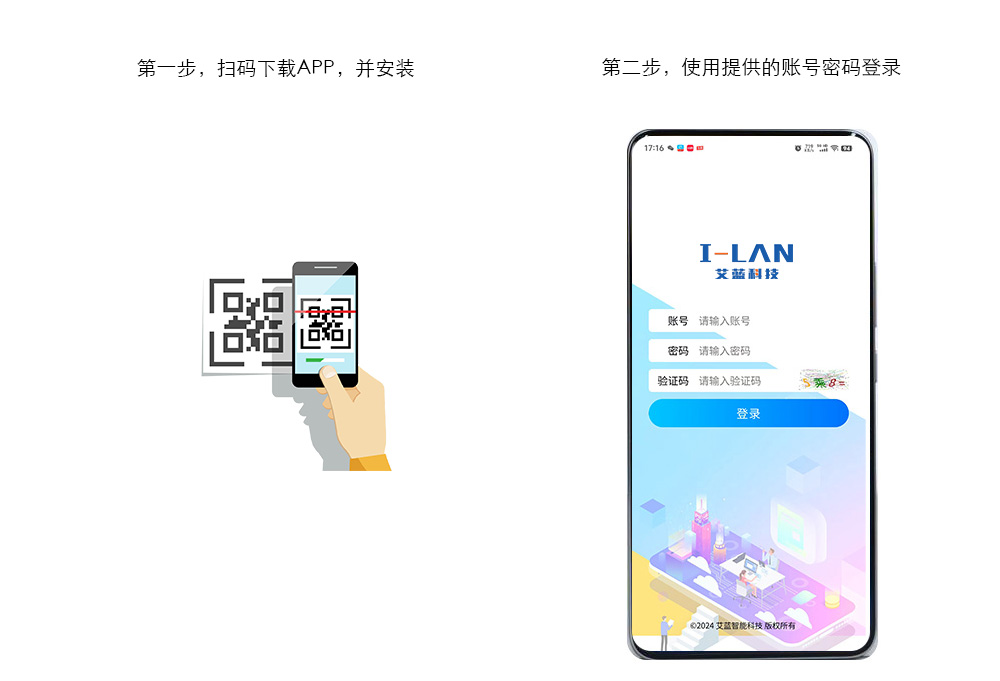

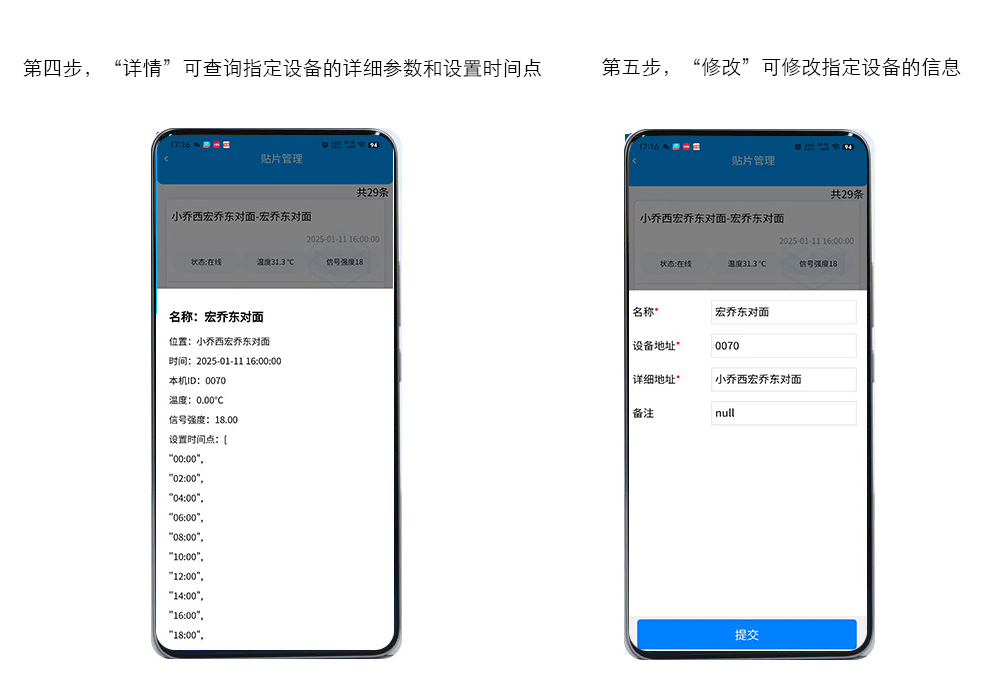

贴片测温APP操作说明：
