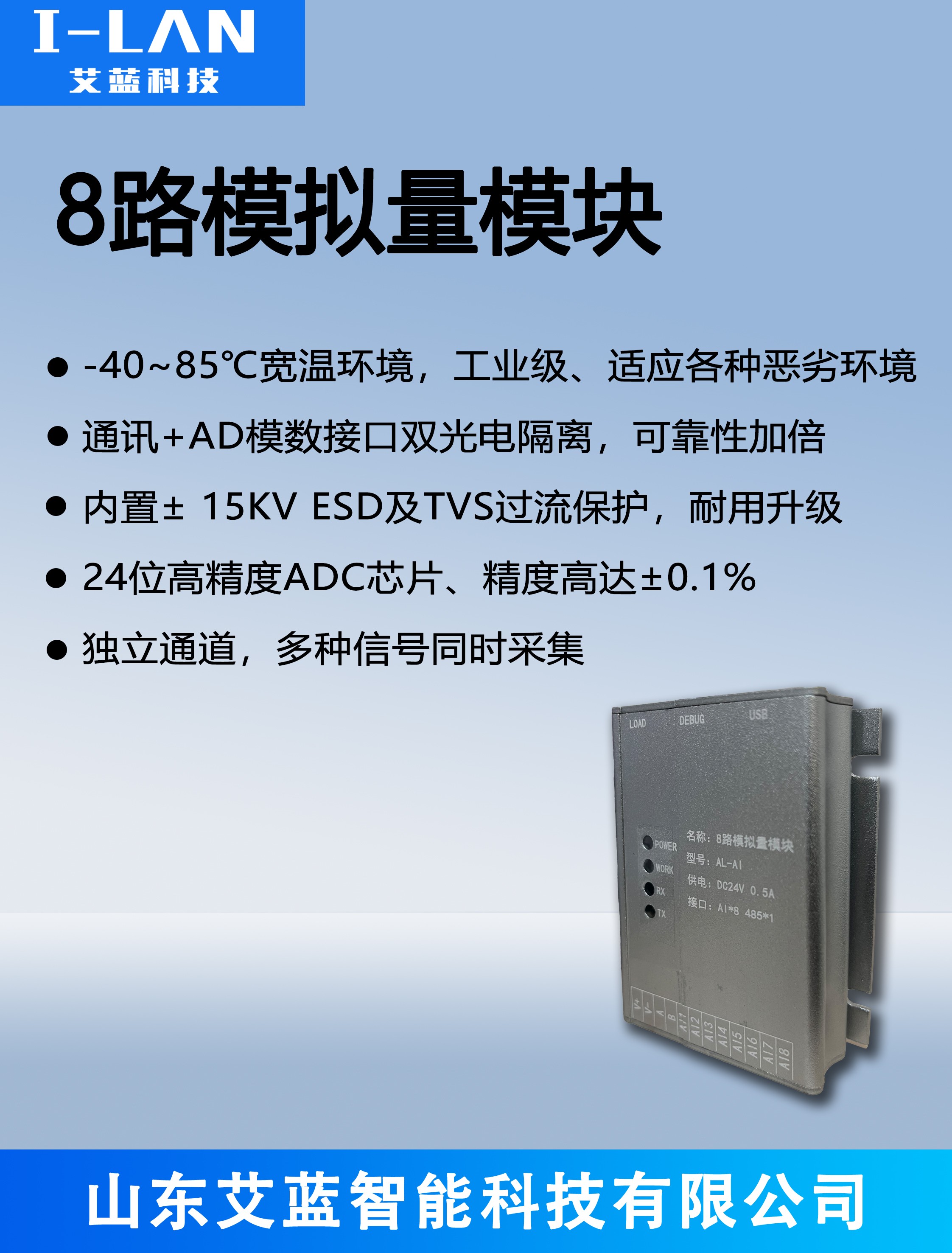

1、产品概述
8路模拟量模块是一种用于工业自动化控制等领域的数据采集与控制设备，可同时对8路模拟信号进行采集、转换、处理和传输，实现模拟量与数字量之间的相互转换，以便计算机或其他数字设备进行处理和控制。
工业自动化：用于采集温度、压力、流量等模拟量信号，实现对生产过程的监测和控制。
供热系统：用于检测热力管网上的温度压力变送器等。
电力系统：监测电力参数，如电压、电流、功率等，进行电力数据采集和分析。
智能建筑：对环境参数、空调系统、照明系统等的模拟量进行采集和控制，实现智能化管理。
交通运输：在交通监控系统中采集车辆速度、流量等模拟量数据，用于交通管理和调度。
3.功能介绍
高分辨率：能精确分辨模拟信号的细微变化，一般具有12位、16位甚至更高的分辨率。
多种输入量程：可适应不同范围的模拟信号输入，如±5V、±10V、0-20mA等。
隔离保护：常采用光电隔离或电磁隔离技术，保护模块和其他设备免受电气干扰和浪涌冲击。
通信接口丰富：支持RS485、AI模拟量输入等多种通信接口，方便与不同设备进行连接和通信。
可靠性高：采用高品质的电子元件和先进的制造工艺，可在恶劣工业环境下稳定工作。

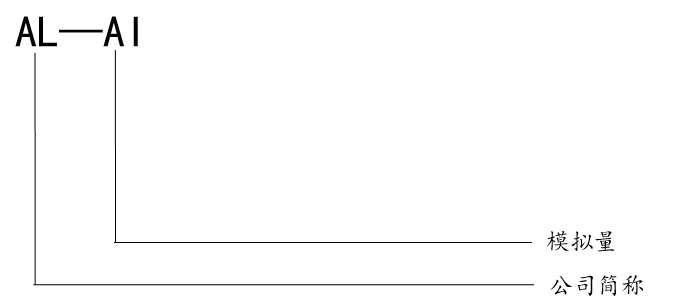

4. 技术参数
通道数：8路。
信号类型：常见有电压信号如±150mV、±500mV、±1V、±5V、±10V、0-5V、0-10V等，电流信号如0-20mA、4-20mA等。
分辨率：一般有12位、16位等。
采集精度：通常在0.1%至0.3%左右。
输入阻抗：电压量程一般为几十kΩ至几十MΩ，电流量程一般为125Ω至250Ω。
采样速率：可低至每秒几次，高至每秒数千次。
通讯接口类型：常为RS485，AI模拟量输入等。
通讯协议：如Modbus RTU、ASCII等。
波特率：常见有1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。
隔离特性：通道间隔离电压可达5V至1500V DC不等，信号与电源、通讯间也可能有隔离。
过压过流保护：过压保护一般在±35V至45V左右，过流保护会根据不同模块有所不同。
供电电压：一般在12V至24V DC。
电源功耗：通常在1W至3W。
工作温度：一般在-25℃至70℃或-40℃至85℃。
工作湿度：一般在5%至95%RH，不凝露。
通常包含模拟信号输入通道、模数转换电路、数字信号处理电路和通信接口等部分。模拟信号输入通道接收来自传感器等设备的模拟量信号，如电压、电流等，模数转换电路将这些模拟信号转换为数字信号，数字信号处理电路对转换后的数字信号进行处理和运算，最后通过通信接口将处理后的数据传输给上位机或其他控制设备。

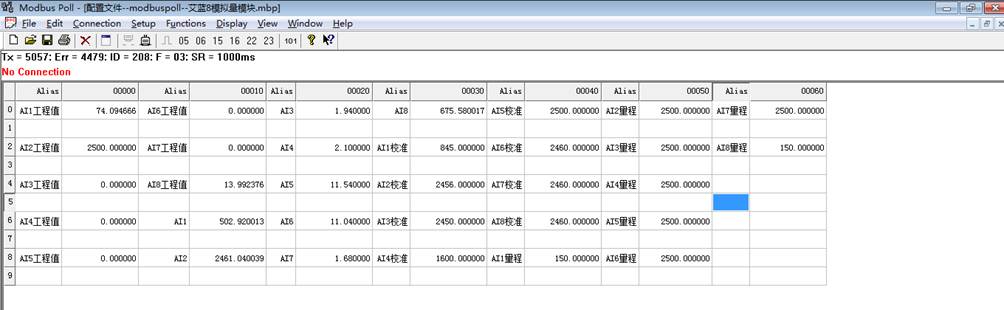

1. 设备V+接12至24V电源正极，V-接12至24V电源负极，电脑通过RS485数据线（数据线A接模块A;数据线B接模块B）连接8路模拟量模块。打开配置软件，如下图：

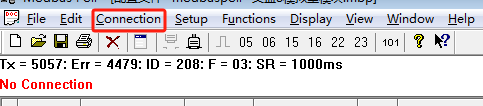

2.点击Connection

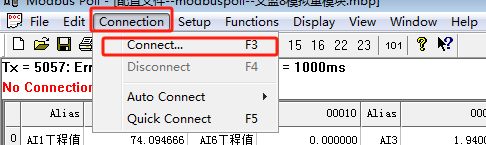

3.点击Connection F3，连接上设备

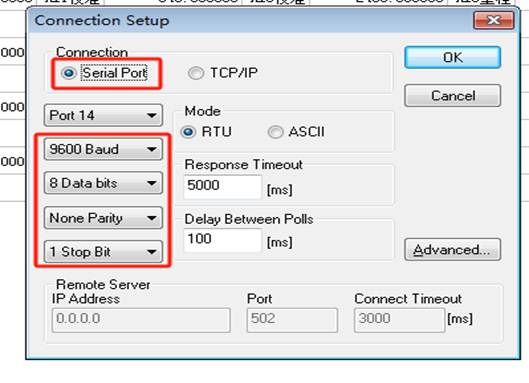

4.弹出弹框，按照需要的波特率，校验位选好型，之后点击OK，设备已连接

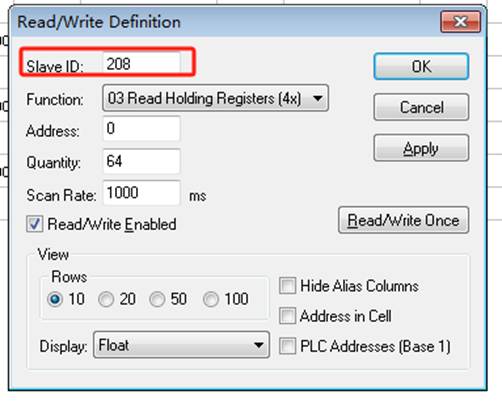

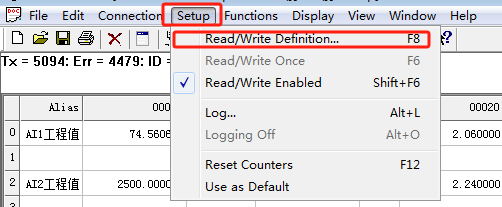

5.点击Setup，点击Read/Writ Definition... F8进入修改设备地址数据
6.如果在同一位置并联两台及多台8路模拟量模块，则需要修改地址。

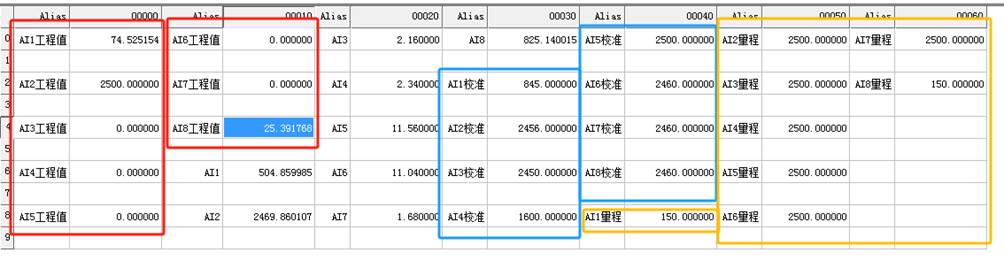

7.红色框内数据是最终显示值，蓝色框数据是校验值，黄色框内数据是最大量程。最大的量程就是需要采集的设备模拟量的最大量程，红色框最终值是经过校验之后得到的准确数值。没框的数据是数字量，是4-20mA转变的数值，一般不需要操作。

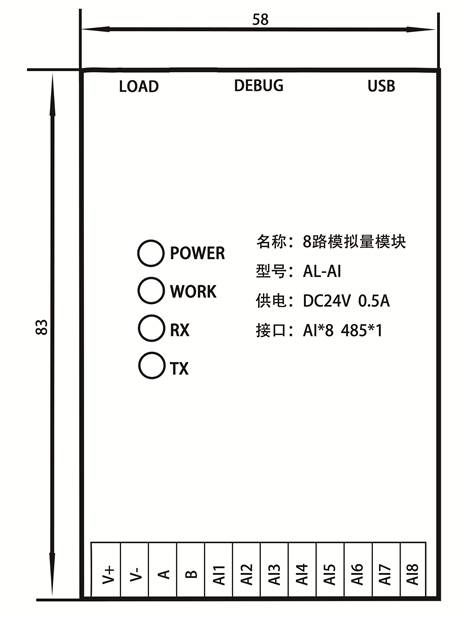

高度40mm 宽度128mm长度130mm
铝型材外壳

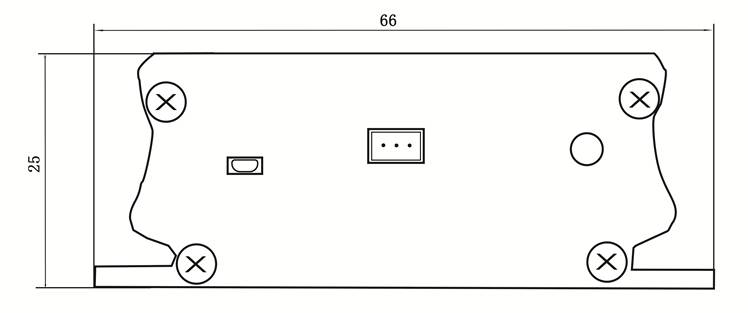

正面中心部分尺寸：
1.安装前准备
1.1确认模块型号和规格：确保所选模块与实际应用需求相符，如输入信号类型（电压、电流等）、量程范围、分辨率等。
1.2准备安装工具：如螺丝刀、扳手等。
1.3检查安装环境：确保安装位置干燥、通风良好，无强烈电磁干扰。
2.安装步骤
2.1选择安装位置：通常选择在控制柜或其他合适的安装板上，确保模块安装牢固，易于操作和维护。
2.2固定模块：使用螺丝或其他固定装置将模块固定在安装位置上。
2.3连接电源：根据模块的电源要求，连接相应的电源（如DC24V）。注意电源极性，避免接反。
2.4连接模拟量输入信号：将需要采集的模拟量信号（如温度、压力、流量等传感器输出的信号）连接到模块的相应输入通道。确保信号连接正确，接触良好。
2.5连接通信接口：如果模块支持通信功能（如RS485、RS232等），将通信线连接到模块的通信接口，并与上位机或其他设备进行通信连接。
2.6接地：为了确保模块的正常工作和安全性，建议将模块的接地端接地。
3.安装注意事项
3.1避免电磁干扰：模块应远离强电磁干扰源，如电机、变频器等。
3.2信号隔离：如果需要，可以使用信号隔离器对输入信号进行隔离，以提高系统的抗干扰能力。
3.3电源稳定性：确保电源稳定，避免电压波动过大。
3.4通信设置：根据模块的通信协议和上位机的要求，正确设置通信参数，如波特率、数据位、停止位、校验位等。
3.5调试和测试：安装完成后，进行调试和测试，确保模块能够正常采集和传输模拟量信号。
1.无信号输出
1.1检查接线：查看模拟量输入输出线是否松动、断路或短路，确保连接牢固且线路无损坏。
1.2检查电源：确认模块供电是否正常，电压是否在规定范围，若电源故障，需修复或更换电源。
1.3检查配置：检查模块的地址、波特率等参数配置与系统是否匹配，重新配置使其一致。
1.4检查通道：怀疑通道损坏时，可将信号接入其他通道测试，若其他通道正常，可能该通道故障，需联系厂家维修或更换。
2.输出信号不稳定
2.1排查干扰源：检查周围是否有大型电机、变压器等干扰源，可采用屏蔽线并良好接地，或对模块进行电磁屏蔽。
2.2检查接地：确保模块接地良好，无虚接或接地不良，必要时重新连接接地线。
2.3检查量程设置：核实模拟量输入输出的量程设置是否正确，与实际信号范围匹配，不正确则重新设置。
2.4检测外部设备：若连接有传感器等外部设备，检查其是否工作正常，可更换传感器测试。
3.数据错误或偏差大
3.1校准模块：对模拟量模块进行校准，按照说明书操作或使用专业校准设备。
3.2检查传感器精度：检测传感器精度，是否超出误差范围，若传感器老化或损坏，需更换。
3.3查看布线：检查布线是否合理，避免不同信号线缆并行导致串扰，调整布线。
3.4检查软件设置：确认软件中数据转换、滤波等算法设置是否正确，错误则重新设置。
4.模块指示灯异常
4.1查阅手册：对照模块说明书，明确各指示灯含义，根据指示判断故障。
4.2检查硬件：指示灯不亮或闪烁异常，可能模块内部电路故障，检查内部电路元件，如电容、电阻是否损坏，有损坏则需更换元件或模块。
5.若上述方法都无法排除故障，可能是模块内部存在严重问题，建议联系厂家技术支持或专业维修人员处理。
保修政策:
- 保修期: 2年
- 保修范围: 非人为损坏的部件
技术支持:
- 电话支持:0536-8880810
- 邮箱支持:sdilan@126.com
声明:
本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。
[山东艾蓝智能科技有限公司] 保留最终解释权。
