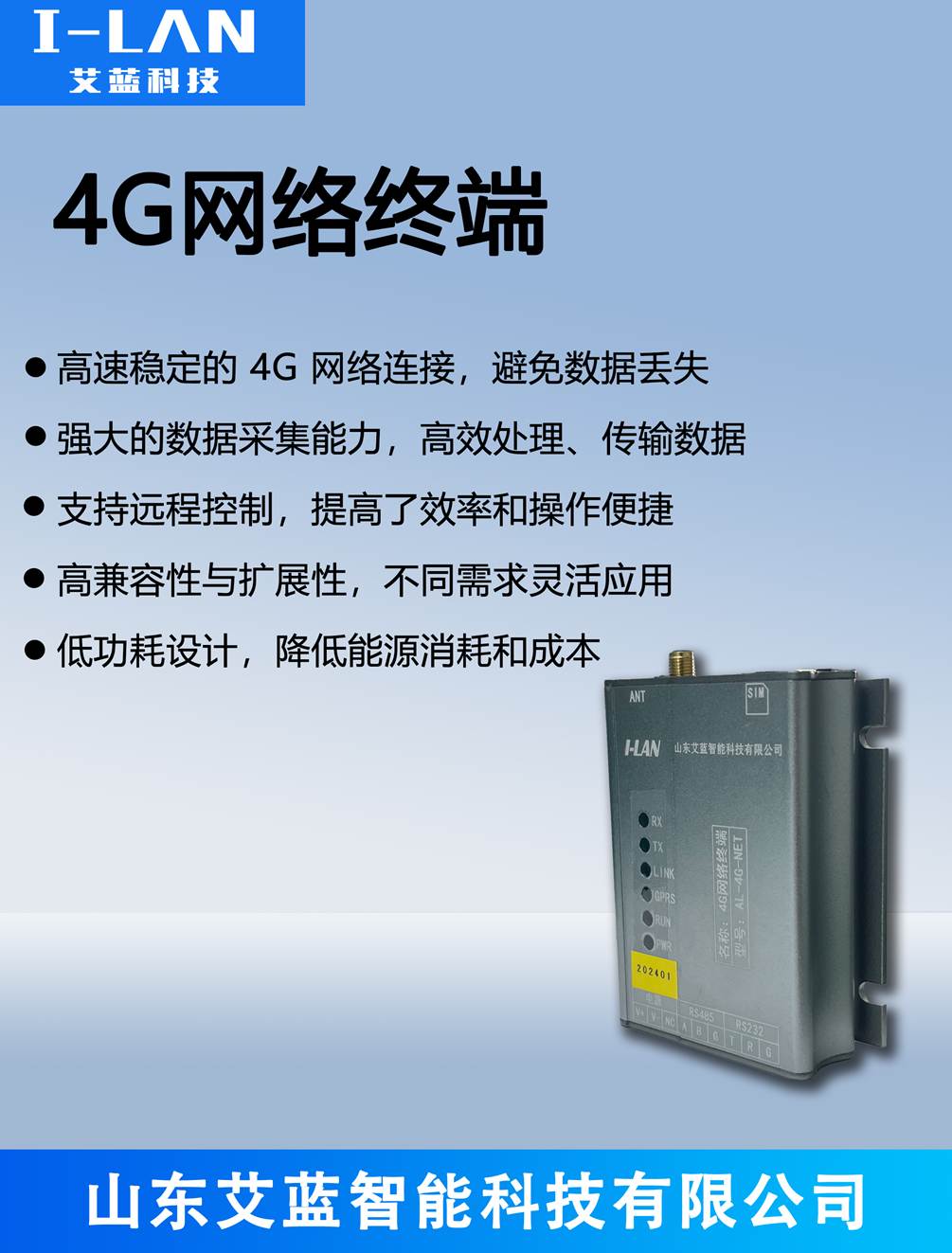

1、产品概述
本产品适用于RS485和RS232信号的通讯设备，可拓展本公司转换器实现MBUS信号通讯，可拓展本公司模拟量采集模块实现模拟量采集等。兼容绝大多数厂家PLC、变频器、水表、电表、燃气表、热表、阀门等可以进行RS485和RS232通讯的设备，是现代数据通讯系统的核心组成部分，在发达国家已经使用多年。4G网络终端主要用于数据采集、远程控制、传递、远程发送等任务。
本终端的最大特点是通讯稳定、工程施工布线方便、抄表精确、成本低，很适用于居民住宅小区、城市高楼广厦、工业设备的数据采集和控制，集中抄表（水、电、气、热）及其它需要进行远程数据传输及控制的装置中,为现代社会在数据传输抄表及远程控制领域提供了便利。
1、4G模块采用直流12V至24V电压供电，提高了和现场已有设备电源的适配，并具有防反接保护，提高了设备的可靠性，避免由于电源反接造成的损坏，为用户节约资金和时间成本，得到用户的广泛好评。
2、电气隔离系统采用光耦隔离，主CPU、RS232/RS485之间均进行隔离，有效防止信号干扰。

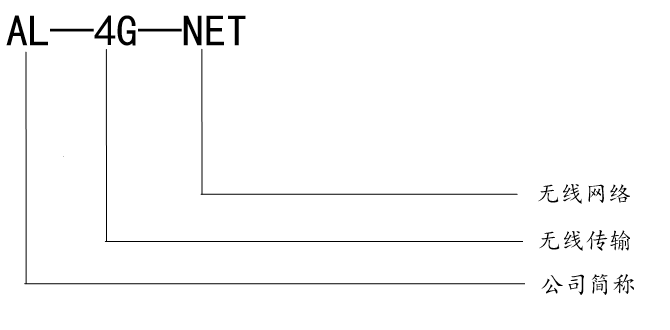

4. 技术参数
|
工作指示 |
LED指示灯 |
|
主机与最远设备通讯距离 |
≤1Km |
|
输出通道数 |
2 |
|
通讯接口 |
标准RS232、RS485 |
|
数据协议 |
建设部集中抄表标准、透传协议、私有协议 |
|
负载能力 |
供电标准RS485设备256个，RS232设备1个 |
|
额定功率 |
小于等于1瓦 |
|
工作温度范围 |
-20°C～50°C |
|
电源 |
DC12V至24V/1A |
|
网络支持 |
全网通 |
|
RS232/RS485波特率 |
2400,4800,9600；无校验None，奇校验Odd，偶校验Even |
|
4G通道 |
最多4个通道（服务器IP或端口） |
|
负载端协议 |
CJ188全支持、私有定制全支持 |
|
上行端协议 |
私有定制全支持 |
|
自定义轮循参数 |
支持10条自定义指令（支持字符和HEX格式）轮询采集，支持自动CRC校验 |
|
Json设置 |
支持10个Json数据点的自动采集 |
|
注册包 |
4种配置方式： 1不启用注册包 2仅连接时上传 3和数据一起上传，在数据前 4连接时随数据上传 |
5、 工作原理
1.信号接收：4G终端通过天线来接收基站的射频信号，这些信号包含了各种控制信息和数据。天线具备良好的接收性能，以确保能捕捉到微弱信号。
2.信号发送：终端要发送数据时，先将基带信号转换为射频信号，经功率放大器放大后，由天线发射出去。功率控制很重要，既要保证信号强度能被基站接收，又不能干扰其他用户。
3.依据4G网络的通讯协议，对数据进行处理和封装，使其符合网络传输的要求。
4.透传模式的核心概念是在数据传输过程中不对数据进行任何处理，确保发送方和接收方的数据完全一样，长度和内容完全保持不变。这种模式主要应用于智能设备之间的远程串口数据传输，确保数据的完整性，适用于需要实时、准确传输数据的场景。
6、 操作指南
<一>进入配置

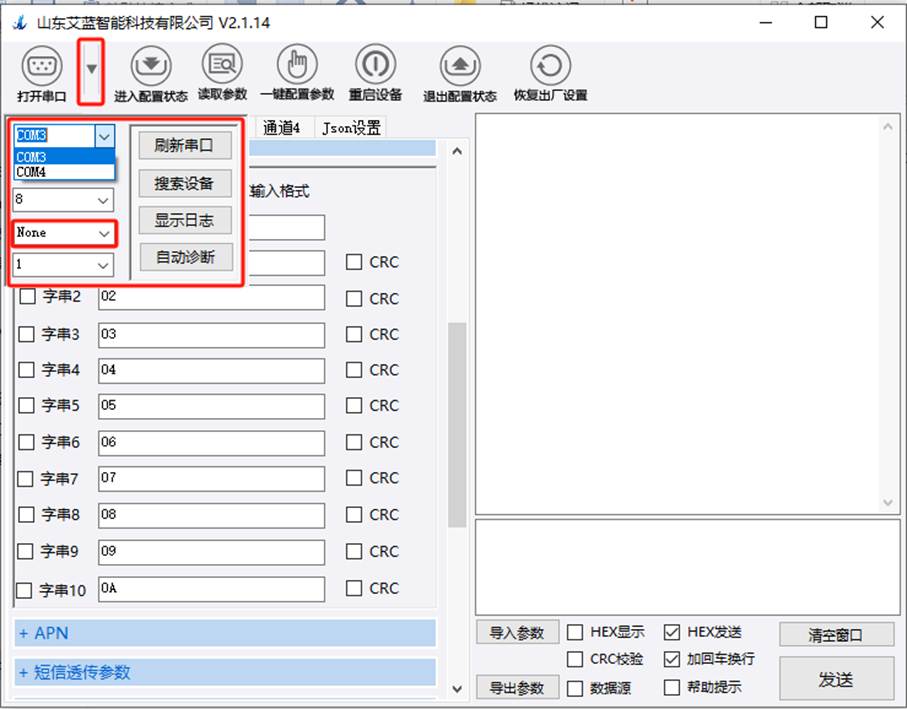

设备V+接12至24V电源正极，V-接12至24V电源负极（先不要上电），电脑通过RS485数据线（数据线A接模块A;数据线B接模块B）或RS232数据线（数据线T接模块R；数据线R接模块T；数据线G接模块G）连接4G模块。点击左上角【下拉箭头】选择正确的串口号（示例中为com3），【波特率9600,8,None】<!--[if gte vml 1]>
<!--[endif]-->
→点击【打开串口】
→上电后PWR常亮，RUN闪烁。配置工具显示“okok”（如果没有显示可能是波特率错误，可长按顶部按钮3秒以上恢复出厂设置后重新上电尝试）
→点击【进入配置状态】
→点击【读取参数】→等待通讯完成（通讯时RX和TX会闪烁）直到显示【获取当前参数成功】
<二>典型通道参数配置
2.1通道1参数配置（即服务器1参数配置）

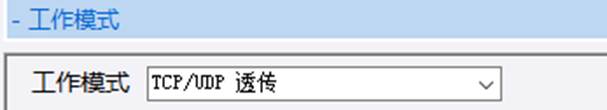

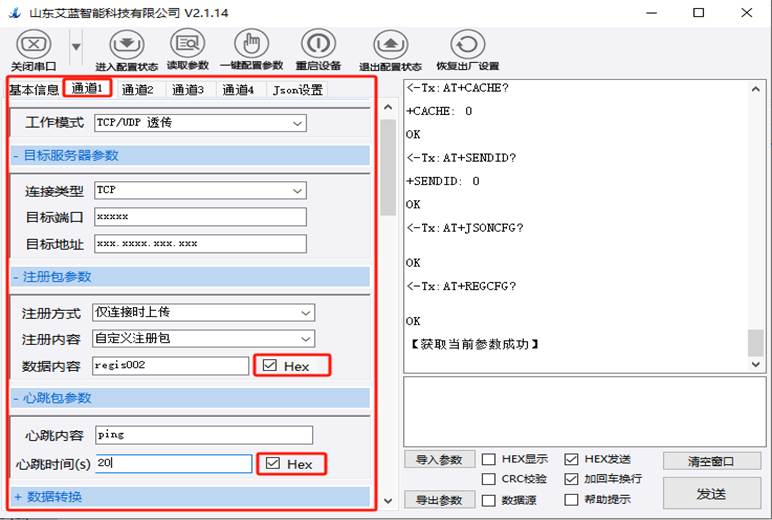

2.1.1点击【通道1】→“工作模式”【TCP/UDP 透传】→
2.1.2目标服务器参数：
连接类型【TCP】，目标端口【xxx.xxx.xxx.xxx】，目标地址【xxxx】

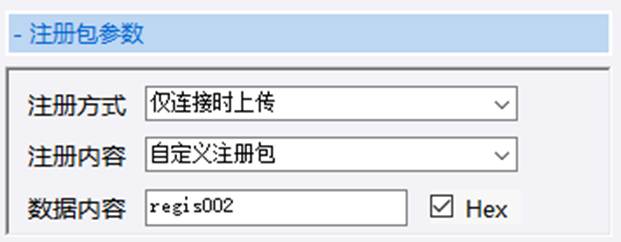

2.1.3注册包参数：
注册方式【“仅连接时上传”】，注册内容【“自定义注册包”】，数据内容【自定义（当勾选Hex时为16进制心跳配置03，则向服务器发送03，不勾选时为字符发送03发送30
33】

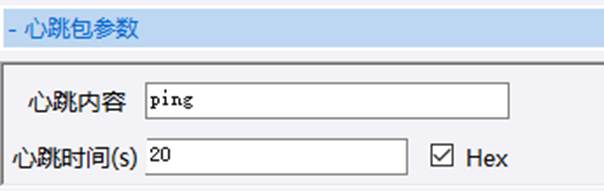

2.1.4心跳包参数：
心跳内容【自定义，一般和注册包相同（当勾选Hex时为16进制心跳配置03发送03，不勾选时为字符发送03发送30 33】，心跳时间【自定义，越小越不容易掉线，（为0时不发送心跳包）】

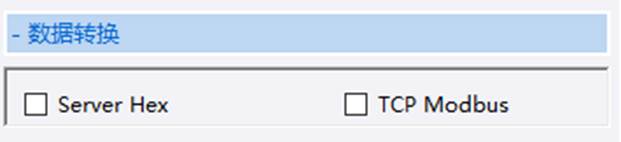

2.1.5数据转换：（没有需要时，一般保持默认不必修改）
其它通道配置方式相同，不需要时“工作模式”选【无】
2.1.6点击
【一键配置参数】直到显示
【保存参数 成功】【设置并保存所有参数成功】
注意：此时只有当前页面参数完成配置，如需修改其他参数需要到其他页面修改完成后再次点击【一键配置参数】，直到所有通道页面参数配置完成！！！

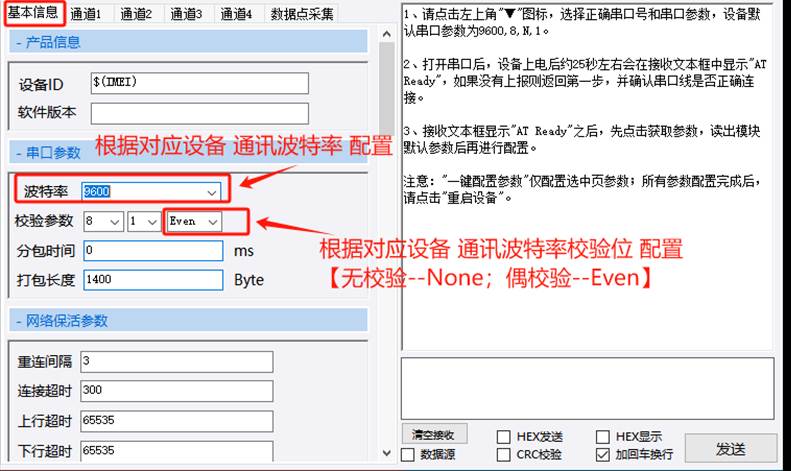

2.2基本信息配置【波特率参数和校验位配置必须和需要通讯设备一致，否则无法正常通讯】
2.2.1点击【基本信息】选项卡进入基本信息配置页面
2.2.2在串口参数栏选择需要通讯设备对应的（波特率参数）和（校验位）→如果不需设备自定义轮询采集直接点击
【一键配置参数】直到显示【保存参数 成功】【设置并保存所有参数成功】
2.3插入流量卡上电开始上传数据
2.3.1断开4G模块电源→断开电脑和4G模块的通讯线→正确连接通讯线【所需要通讯的设备通过RS485通讯线（设备A接模块A;设备B接模块B）或RS232通讯线（设备T接模块R；设备R接模块T；设备G接模块G）连接4G模块】，设备正确连接好电源线→用细针轻轻下压顶部卡托棒，卡托自动弹出，正确放入流量卡（注意流量卡触点朝向自己）轻轻插入卡托，给模块和设备上电，4G模块【PWR指示灯常量】【RUN指示灯闪烁】【GPRS指示灯常亮】【LINK指示灯常亮】表示已经和服务器正确连接，服务器即可和设备正常通讯。

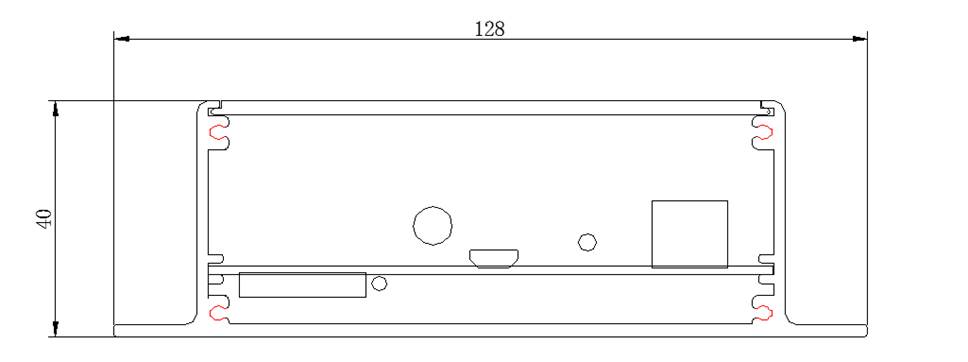

高度40mm 宽度128mm长度130mm 铝型材外壳

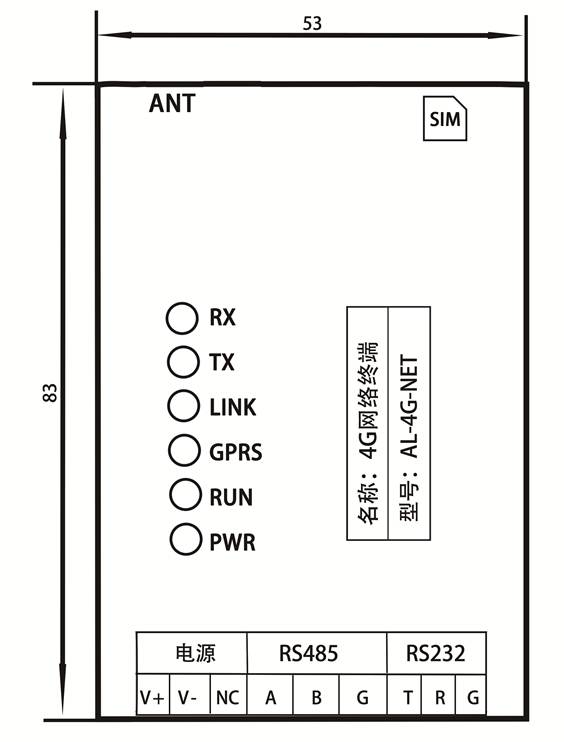

正面中心部分尺寸：
|
故障现象 |
指示灯状态 |
可能的原因 |
解决方法 |
|
电脑无法和模块通讯 |
PWR常亮 RUN闪烁 GPRS灭 LINK灭 TX灭 RX灭 |
-4G模块内波特率配置和电脑配置工具波特率不一致 -所使用串口连接线损坏或没有正确和4G模块连接 -串口线没有正确安装驱动程序 -4G模块损坏 |
1.1配置软件选则更改为正确波特率后再试 1.2长按4G模块顶部复位按钮恢复出厂设置后配置软件设置为9600无（None）重新尝试连接 2.1更换串口连接线再试（注意：更换后com口编号可能会发生改变，需要重新打开配置软件） 2.2检查串口连接线是否已经和4G模块正确连接 （RS485：信号线A接4G模块A，信号线B接4G模块B； RS232：信号线R接4G模块T,信号线T接4G模块R，信号线G和4G模块G）
3.1正确安装串口线驱动程序后重新开启配置工具进行配置
4.1--联系本公司客服进行调试维修或更换 |
|
电脑可以正确连接4G模块，但是需要通讯的设备无法和服务器通讯 |
PWR常亮 RUN闪烁 GPRS灭 LINK灭 TX灭 RX灭 |
-没有安装流量卡、流量卡没有安装到位或流量卡损坏 -此处没有4G信号 -4G模块损坏 |
1.1正确安装流量卡或更换流量卡再试（如：能正常打电话的手机卡） 2.1--查看对应移动通讯服务商手机是否有4G信号（本设备支持全网通），如果手机没有信号，把4G模块安装到有信号的位置 2.2--更换有信号其他公司的流量卡或拨打对应移动通讯服务商客服电话沟通解决
3.1--联系本公司客服进行调试维修或更换
|
|
电脑可以正确连接4G模块，需通讯的设备无法和服务器通讯 |
PWR常量 RUN闪烁 GPRS常亮 LINK灭 TX灭 RX灭 |
-4G模块通道IP或端口配置错误 -服务器没有没有开启 -4G模块损坏 |
1.1重新配置正确的通道IP和端口 2.1联系服务器管理员解决 3.1--联系本公司客服进行调试维修或更换
|
|
电脑可以正确连接4G模块，需通讯的设备无法和服务器通讯 |
PWR常亮 RUN闪烁 GPRS常亮 LINK常亮 TX灭 RX灭 |
-波特率或校验位配置错误 -通讯模式、服务器IP或端口配置、注册包或心跳包等参数配置错误 -接线错误、接线过长、RS232接入了两个或以上的设备、或存在强干扰、线缆存在短路和断路故障 -需通讯设备故障 -4G模块损坏 |
1.1检查并重新配置4G模块波特率和校验位，需要和需通讯的设备保持一致，波特率一般不可超过9600（即便配置工具可以进行配置也不可以） 2.2检查并重新配置为正确的通讯模式、服务器IP或端口、注册包和心跳包等参数 3.1检查并正确连接通讯线路，RS232通讯设备和4G模块的通讯端子T和R要交叉连接，一个4G模块只可连接一个需通讯设备，通讯线缆不可超过15米；RS485通讯设备和4G模块的通讯端子AA相连，BB相连，长度不可超过1000米，需要使用带屏蔽层的两芯线缆，屏蔽层需接地，避免和强电电缆并行，以免造成过强的干扰 4.1更换需通讯设备再试 4.2可以通过串口工具发送数据给服务器，测试是否能正确通讯 5.1--联系本公司客服进行调试维修或更换 |
|
电脑可以正确连接4G模块，需通讯的设备和服务器之间的通讯经常断开 |
PWR常亮 RUN闪烁 GPRS常亮 LINK常亮 TX灭 RX灭 |
<!--[if !supportLists]-->1-<!--[endif]-->-设备和4G模块之间的通讯线缆存在问题 <!--[if !supportLists]-->2-<!--[endif]-->-需通讯设备故障 |
1.1检查或更换设备和4G模块之间的通讯线缆，RS485通讯线缆需要使用带屏蔽层的两芯线缆，屏蔽层需要接地以消除干扰，避免和强电电缆并行，以免造成过强的干扰，长度不要超过1000米，RS232通讯线缆只可接入一台需通讯设备，且长度不可超过15米
|
保修政策:
- 保修期: 2年
- 保修范围: 非人为损坏的部件
技术支持:
- 电话支持:0536-8880810
- 邮箱支持:sdilan@126.com
声明:
本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。
[山东艾蓝智能科技有限公司] 保留最终解释权。
