1、产品概述
产品名称:边缘计算终端
产品型号: AL-SJMJ
应用领域:通断时间面积法分户计量系统
产品简介:

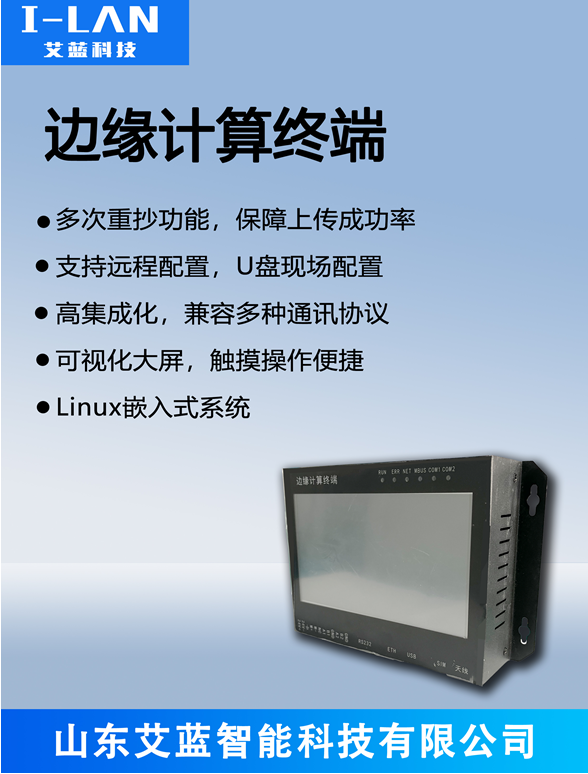

AL-SJMJ是山东艾蓝智能科技有限公司研发的一款边缘计算终端(热量分摊器)。本终端是一款基于通断时间面积法原理设计的热量计量设备,主要用于集中供热系统中的热量分户计量。通过记录用户的通断时间和供热面积,结合系统总热量,实现公平、准确的热量分摊,帮助用户合理用热、节约能源。
3.产品特点
l 公平计量:根据用户的通断时间和供热面积分摊热量,确保计量公平。
l 节能环保:鼓励用户合理调节用热,减少能源浪费。
l 安装简便:无需复杂施工,兼容现有供热系统。
l 数据精准:采用高精度传感器,确保数据准确可靠。
l 智能管理:支持数据远程传输和实时监控,方便管理。
l 符合标准:符合《供热计量技术规程》(JGJ 173-2009)、《民用建筑供暖通风与空气调节设计规范》(GB
50736-2012)、《建筑节能工程施工质量验收规范》(GB 50411-2019)等规程规范。
4. 技术参数
尺寸:215*140*51
工作电压:DC24V/5A
通信方式:RS-485/M-BUS/4G通信/以太网
适用介质:热水
精度等级:±2%
安装方式:壁挂式安装
天线类型:外置天线
传输方式:4G/以太网
通信协议:tcp/udp/mqtt/http post (其他协议可定制)
数据转发:任意公网服务器(同样适用于专网服务器,需要sim卡支持)
材质:金属(外壳)
工作环境:温度-25°C~75°C,湿度0~95%(非冷凝)
基于通断时间面积法原理设计,通过记录用户的通断时间和供热面积,结合系统总热量,实现公平、准确的热量分摊。
具体工作流程如下:
5.1 热量分摊:采集时间区间内热量总表数据,计算热量损耗。读取通断阀数据,计算该时间段内的开阀时间。结合预存在系统内的用户面积计算每户在该时间段内用热量。
5.2 实时传输:读取到的总表数据、开阀时间及分摊热量,通过无线通信模块发送至接收接收服务平台。
5.3数据显示与分析:接收端接收到数据后,可以通过软件或平台进行显示、存储、分析和报警等操作。

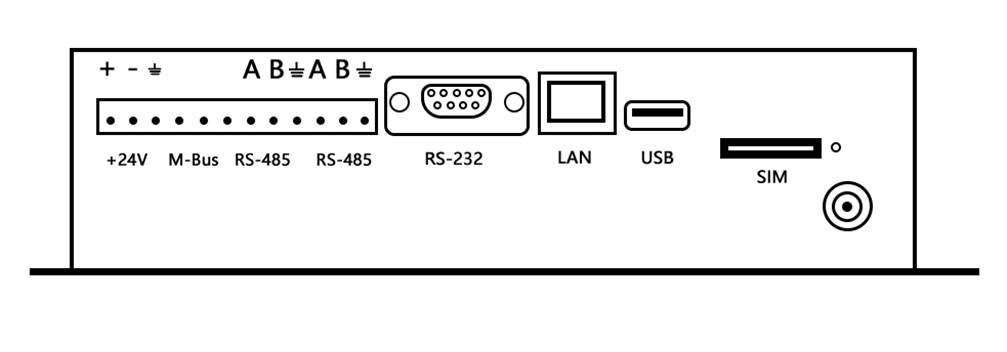

序号 |
端子名称 |
释义 |
|
1 |
24V+ |
电源DC24V正极 |
|
2 |
24V- |
电源DC24V负极 |
|
3 |
〨 |
接地线连接端子 |
|
4 |
M+ |
MBUS总线输出+ |
|
5 |
M- |
MBUS总线输出- |
|
6 |
NC |
空置 |
|
7 |
A1 |
第一路RS485A |
|
8 |
B1 |
第一路RS485B |
|
9 |
GND |
第一路RS485地线 |
|
10 |
A2 |
第二路RS485A2 |
|
11 |
B2 |
第二路RS485B2 |
|
12 |
GND |
第二路RS485地线 |
|
13 |
RS232 |
设备配置RS232串口 |
|
14 |
ETH |
以太网端口 |
|
15 |
USB |
USB数据接口 |
|
16 |
SIM |
流量卡安装位置 |
|
17 |
天线 |
高增益外置天线连接端子 |
|
指示灯 |
|||
序号 |
名称 |
释义 |
状态 |
1 |
RUN |
运行 |
闪烁 |
2 |
ERR |
错误 |
正常熄灭,故障时常亮 |
3 |
NET |
网络 |
网络连接后闪烁 |
4 |
MBUS |
MBUS故障 |
正常熄灭,故障时闪烁 |
5 |
COM1 |
RS4851通讯 |
RS4851通讯时闪烁 |
6 |
COM2 |
RS4852通讯 |
RS4852通讯时闪烁 |
屏幕信息展示

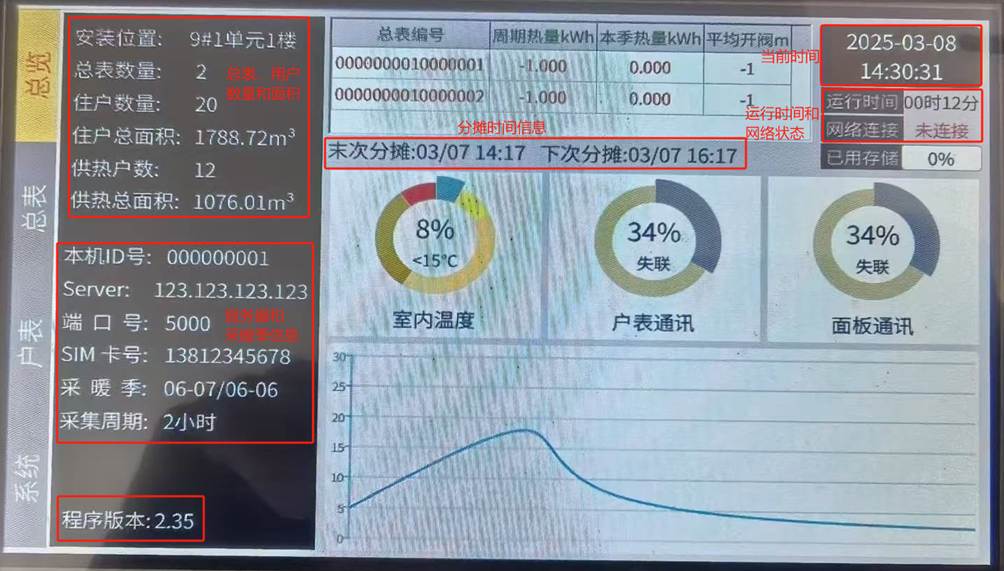

l 总览页面
左侧上部显示总表数量、住户数量、住户面积、供热面积等信息。
左侧中部显示本机ID号、远程服务器地址、端口、供暖季起始、采集周期等信息。
左侧下部显示程序版本号,不同的版本号所支持的总表、户阀厂家数量不同,版本会随需要支持的厂家进行升级。
中部显示总表编号总表本周期热量、本季热量、平均开阀时间、末次分摊时间、下次分摊时间等信息。
右侧显示当前时间、运行时间、网络连接状态、已用存储空间等信息。

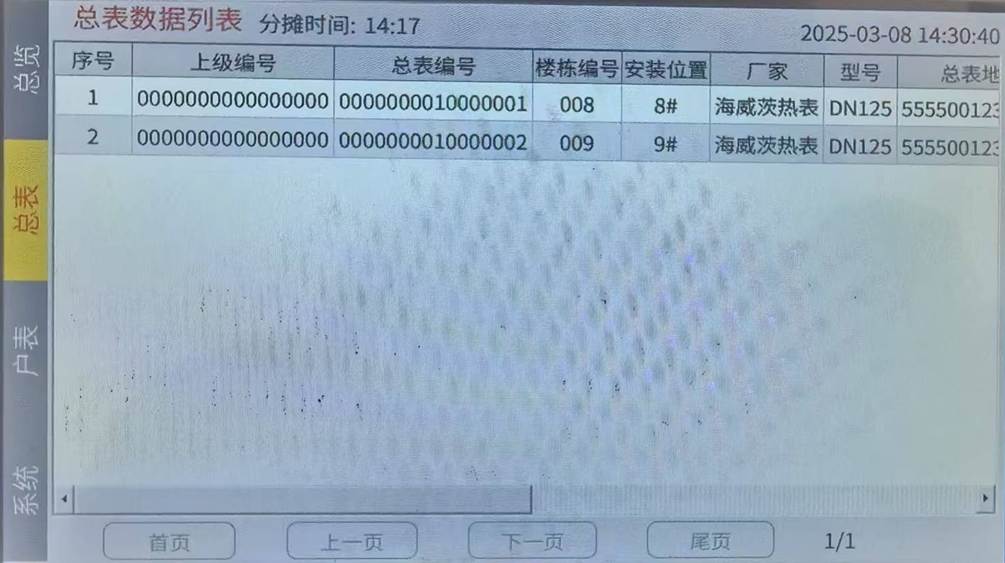

l 总表页面
显示总表编号、楼栋编号、安装位置、厂家、型号、总表地址以及热表供回温度、累计瞬时热量、累计瞬时流量、累积工作时间等总表信息。
l 户表页面
显示各总表下各住户面积、户阀厂家、户阀编号、户阀地址、是否供暖、温度、阀门当前开关状态、进温、回温、均温、室温、周期开阀时间、累计开阀时间、周期热量、本季热量、累计热量、开阀时间等户阀信息。

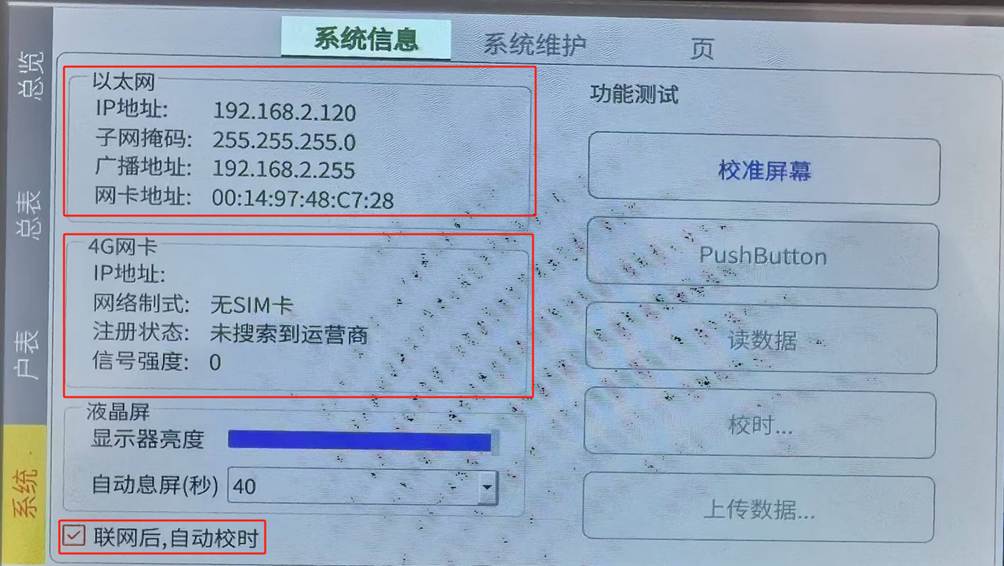

l 系统页面
系统信息页显示以太网信息、4G网卡信息、联网后是否自动校时、屏幕校准等信息
4G网卡信息内显示信号强度,大于21时信号连接更稳定。

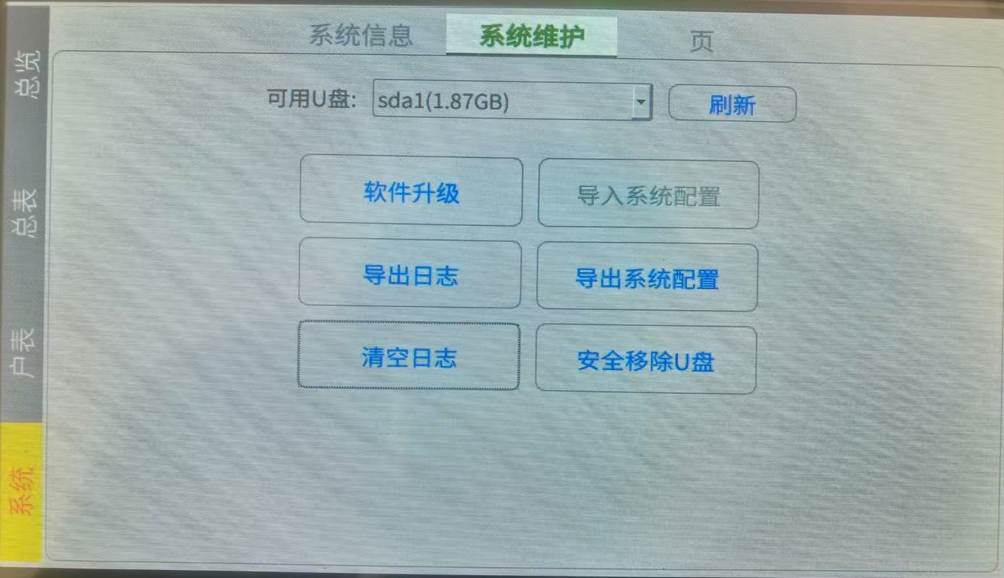

系统维护页
系统维护页可以进行软件升级、导出日志、清空日志、导出系统配置、安全移除U盘等操作
软件升级步骤:把mds500.update文件复制到U盘根目录→插入U盘后→刷新→【软件升级】按钮显示淡蓝色后点击→设备会自动重启,在【黑屏时拔下U盘】重启完成后可在总览页面查看版本号
导出日志步骤:插入U盘→刷新→点击【导出日志】→等待屏幕显示“成功导出系统日志文件。存储路径:U盘/log/”→点击【安全移除U盘】→拔下U盘后可在U盘log目录下查看日志文件。
导出系统配置:插入U盘→刷新→点击【导出系统配置】→等待屏幕显示“成功导出系统配置文件。存储路径:U盘/data/”→点击【安全移除U盘】→拔下U盘后可在U盘data目录下查看系统配置文件。
系统配置文件可以通过配置工具导出为.xlsx文件,可以用wps或Excel进行重新编辑。也可以把系统配置文件复制到配置工具info文件夹下,通过配置工具对现场热表和阀门进行测试。
现场热表阀门测试步骤:

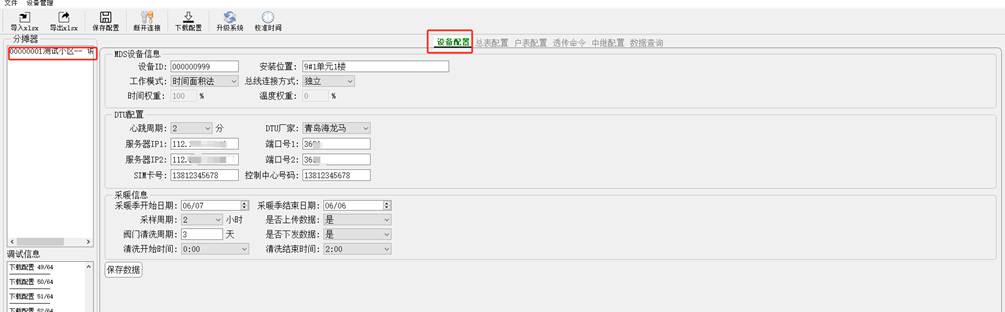

可以把系统配置文件复制到配置工具info文件夹下→打开配置工具→双击左侧目录中的配置文件,右侧【设备配置】页会显示设备配置信息→

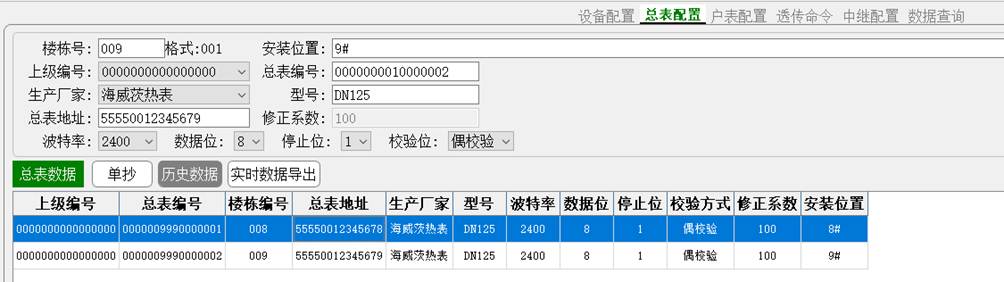

点击【总表配置】→点击下边的总表行→点击【单抄】可以现场抄取实时总表数据→点击【实时数据导出】可以把总表数据导出到表格

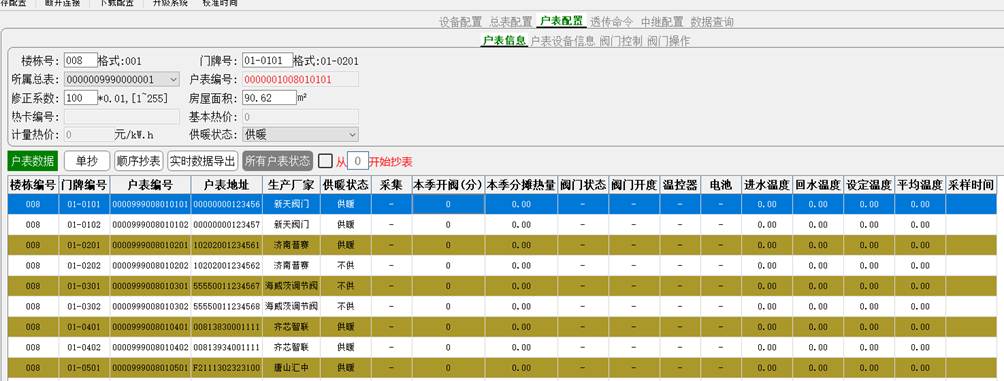

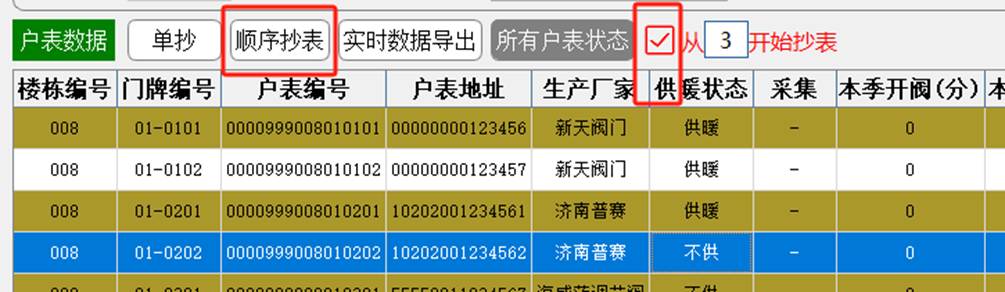

点击【户表配置】可以查看户表配置信息→点击下部户表行→点击【单抄】可以现场实时抄取户表数据→勾选右侧【复选框】后点击【顺序抄表】可以从当前选定用户开始顺序抄表→点击【实时数据导出】可以把抄表数据导出到MeterData目录下(表格已日期时间格式命名)
【导入系统配置】功能暂不可用。

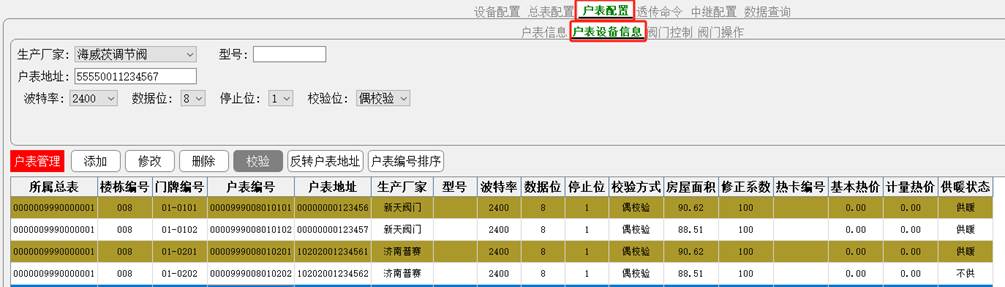

点击【户表设备信息】可以查看户表设备信息
点击【阀门控制】可以控制阀门开关解锁等操作(仅做测试使用,供热期间在平台操作,不要在测试工具操作,尽量不要在此页进行阀门添加、删除、修改等操作,如需操作请编辑.xlsx表格,以免出现意外故障)

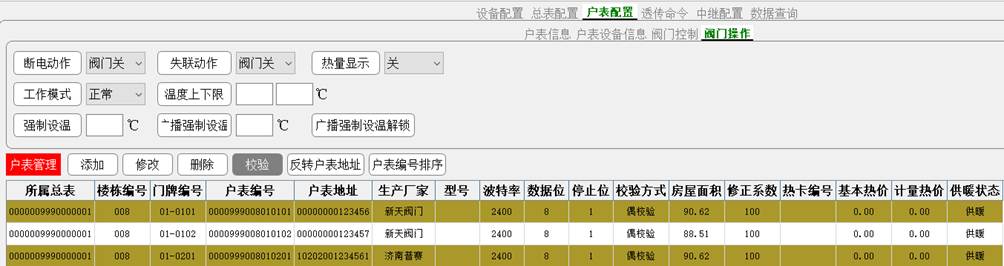

点击【阀门操作】可以进行阀门断电动作、温度范围、工作模式、等操作(仅做测试使用,供热期间在平台操作,不要在测试工具操作)
安装说明
215*140外形
(1)硬件连接
连接DC24V电源→连接仪表MBUS总线→用USB转RS232线缆连接电脑→连接外置天线→给设备上电
用WPS或者EXCEL根据现场情况编辑好设备配置表

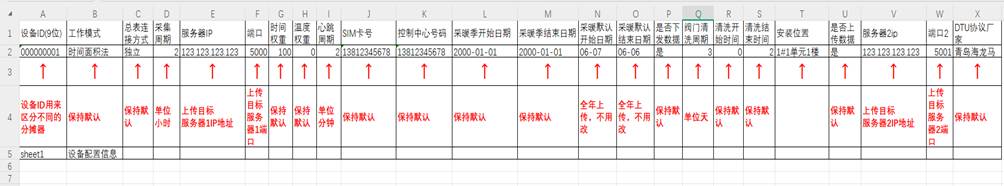

Sheet1设备配置信息示例

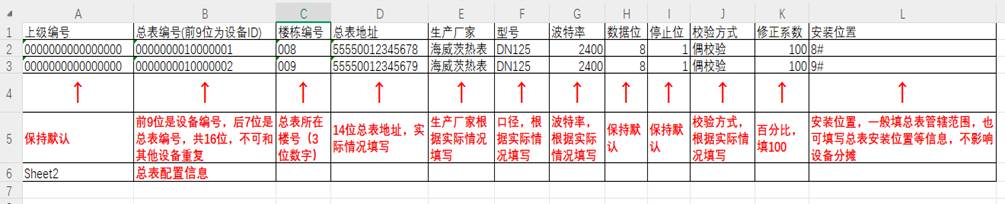

Sheet2总表配置信息示例

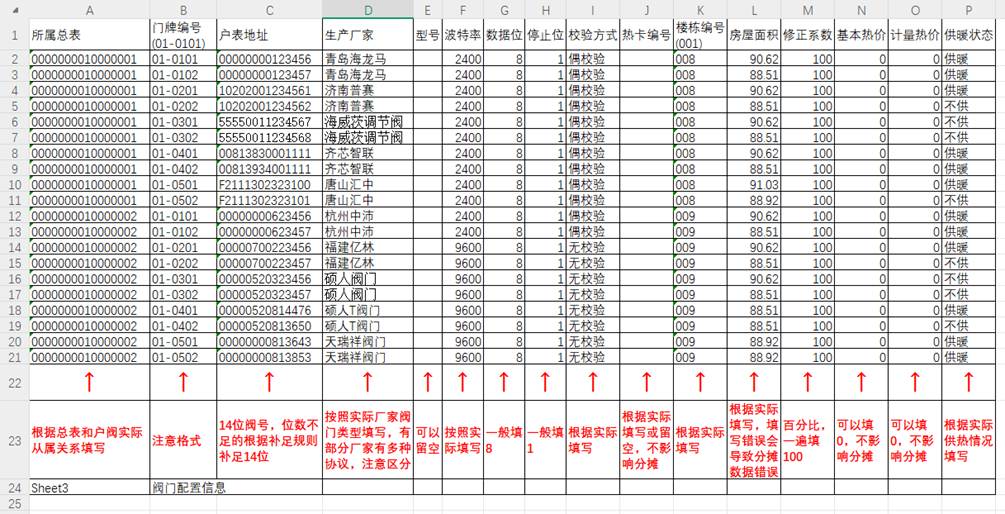

Sheet3户阀配置信息示例
(3)配置信息下发

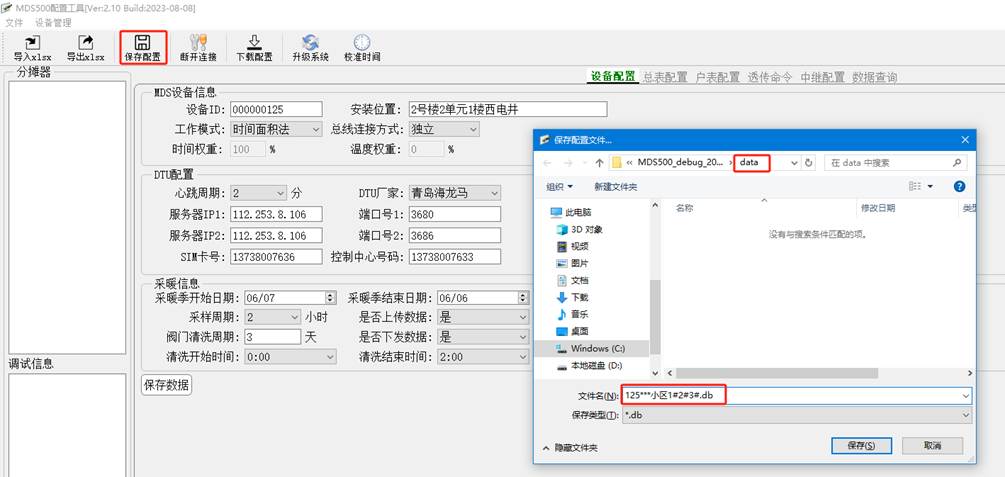

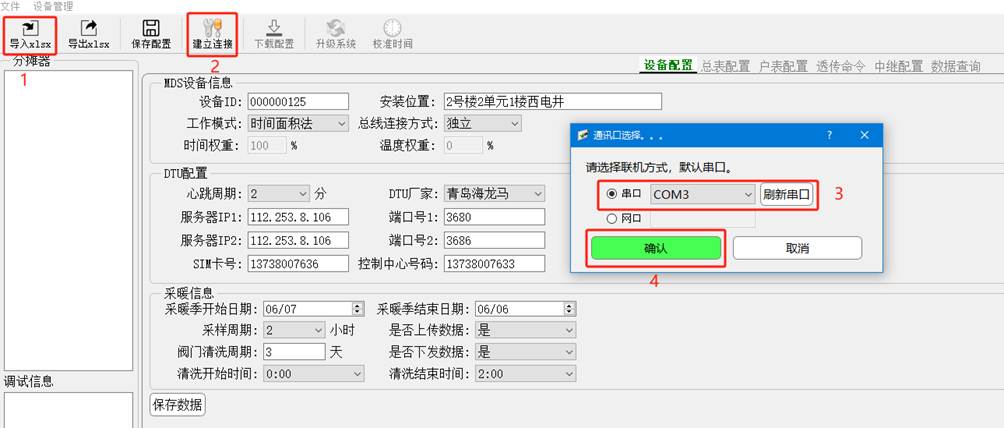

打开配置工具→点击【导入.xlsx】导入编辑好的配置表→点击【保存配置】把自动生成的.db文件保存在【data】文件夹下→
点击【建立连接】→选择好对应串口→点击【确认】→

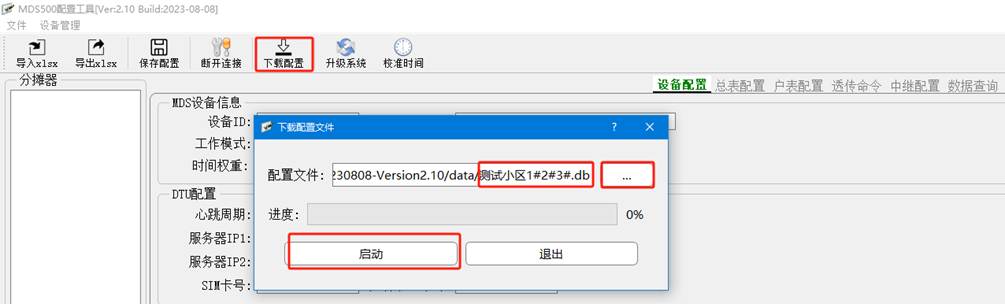

点击【下载配置】→点击弹出对话框右侧【...】按钮→选择好刚刚生成的.db文件→点击【启动】等待下载完成,设备会自动重启
查看屏幕供热户数信息无误后断电【底部插入流量卡】重新上电即可开始工作。
常见故障及解决方法:
故障现象 |
可能原因 |
解决方法 |
无法开机 |
1.电源故障 2.供电线路故障 3.设备损坏 |
1.更换DC24V电源 2.检查供电线路 3.联系本公司服务人员调试维修或更换 |
无法连接电脑 | 1.
RS232配置线缆故障 2.
设备损坏 |
1.更换RS232配置线缆重试 2.
联系本公司服务人员调试维修或更换 |
屏幕显示DTU未连接 |
1.流量卡没有流量 2.
参数配置错误 3.
该处没有4G信号 4.
设备损坏 |
1.更换手机卡测试 2.检查并纠正配置参数 3.
将设备安装到有信号的位置或联系移动网络服务商解决 4.
联系本公司服务人员调试维修或更换 |
热量分摊不准确 |
参数配置错误 |
检查并纠正配置参数,检查总表和户阀的从属关系,供热用户和不供热用户配置数据,用户面积等参数 |
MBUS灯闪烁 数据采集失败 |
1.
MBUS主线短路 2. 设备带载供热用户过多 |
1.
检查MBUS主线排除短路点 2.
安装中继设备 |
数据采集失败 |
1. MBUS主线断路 2. 配置信息错误 |
1. 检查MBUS主线排除线路故障 2. 检查总表表号、户阀阀号、厂家、波特率、校验方式等配置信息 |
上传时间错误 |
没有勾选联网自动校时 |
进入设备配置界面,勾选联网后自动校时 |
保修政策:
- 保修期: 2年
- 保修范围: 非人为损坏的部件
技术支持:
- 电话支持:0536-8880810
- 邮箱支持:sdilan@126.com
声明:
本说明书内容仅供参考,产品功能及规格可能随技术升级有所调整,请以实际产品为准。
[山东艾蓝智能科技有限公司] 保留最终解释权。
