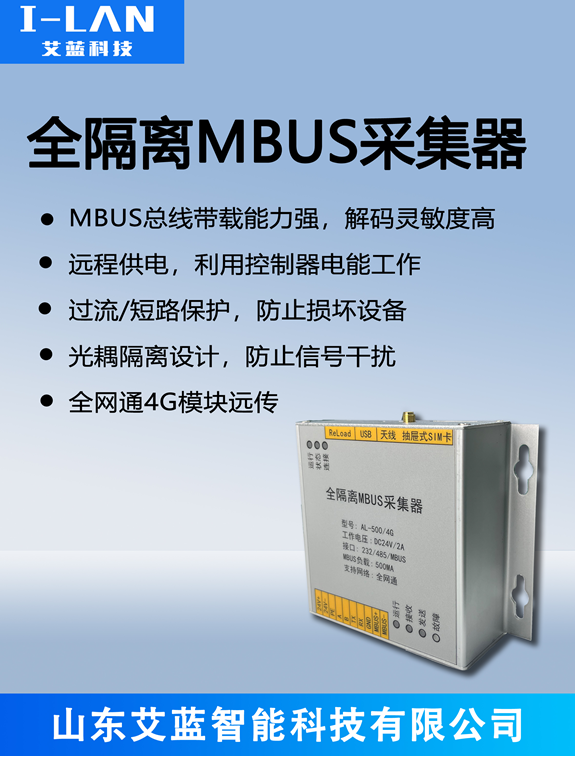

1、产品概述
产品名称:全隔离MBUS采集器

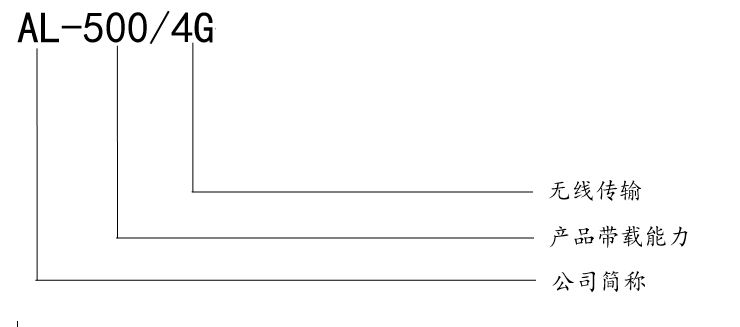

产品型号: AL-500/4G
应用领域:集中抄表
产品简介:
AL-500/4G是山东艾蓝智能科技有限公司研发的一款全隔离MBUS采集器终端。本产品采用美国德州仪器开发的基于欧洲仪表总线的集中抄表系统产品，是现代集中抄表的核心组成部分，在发达国家已经使用多年。M-BUS系统主要用于数据采集、传递、远程发送等任务．
本系统的最大特点是通讯距离远、工程施工布线方便、抄表精确、成本低，很适用于居民住宅小区和城市高楼广厦的集中抄表（水、电、气、热）及其它需要进行远程数据传输的装置中,为现代社会在数据传输抄表领域提供了便利。
AL-500/4G全隔离MBUS采集器主要用于集中抄表系统，主要用于数据采集、传递、远程发送等任务。
本采集器的最大特点是通讯距离远、带载量大、工程施工布线方便、抄表精确、成本低，很适用于居民住宅小区和城市高楼广厦的集中抄表（水、电、气、热）及其它需要进行远程数据传输的装置。
1、M-BUS采集器具有采样电阻小、加强M-BUS总线的带载能力，经内部信号处理后，避免了总线轻负载时无法解码的现象，从而提高了解码灵敏度、降低了误码率；通过对内部信号的放大，大大减小采样电阻的阻值，降低了采样电阻的功耗，提高了整机的可靠性。
2、远程供电：控制器可以向从机提供一定的电流。从机可以直接利用控制器提供的电能工作。
3、过流/短路保护：当MBUS总线出现过载或短路时，过载保护系统自动MBUS输出口切断供电，总线无供电输出，过载解除后，主机自动可恢复正常工作。
4、电气隔离
系统采用光耦隔离，主CPU、232/485、MBUS之间均进行隔离，有效防止信号干扰。
5、远传部分采用全网通4G模块，适应各种厂商手机卡。
|
工作指示 |
LED指示灯 |
|
主机与最远设备通讯距离 |
≤1.2Km |
|
输出通道数 |
MBUS*1 |
|
通讯接口 |
标准RS232 |
|
数据协议 |
建设部集中抄表标准、透传协议、私有协议 |
|
负载能力 |
供电标准MBUS设备200个，RS232设备1个 |
|
额定功率 |
≤20W |
|
工作温度范围 |
-20°C～50°C |
|
电源 |
DC24V/2A |
|
网络支持 |
全网通 |
|
RS232/RS485波特率 |
2400,4800,9600；无校验None，奇校验Odd，偶校验Even |
|
4G通道 |
最多4个通道（服务器IP或端口） |
|
负载端协议 |
CJ188全支持、私有定制全支持 |
|
上行端协议 |
私有定制全支持 |
|
自定义轮循参数 |
支持10条自定义指令（支持字符和HEX格式）轮询采集，支持自动CRC校验 |
|
Json设置 |
支持10个Json数据点的自动采集 |
|
注册包 |
4种配置方式： 1不启用注册包 2仅连接时上传 3和数据一起上传，在数据前 4连接时随数据上传 |
|
尺寸 |
长度128mm宽度104mm厚度40mm |
|
天线类型 |
高增益外置天线 |
|
材质 |
铝合金（外壳） |
服务器通过采集器下发数据采集指令给用户仪表，仪表接收到对应指令回复数据，数据通过采集器上送到服务器。
具体工作流程如下：
5.1 服务器下发数据采集指令，指令经采集器进行信号转换后发送到采集总线，总线上的用户仪表接收到对应指令后回复相应数据，数据经采集总线发送给采集器，采集器进行信号转换后发送到服务器。
5.2数据显示与分析:接收端接收到数据后，可以通过软件或平台进行显示、存储、分析和报警等操作。
现场设备配置：

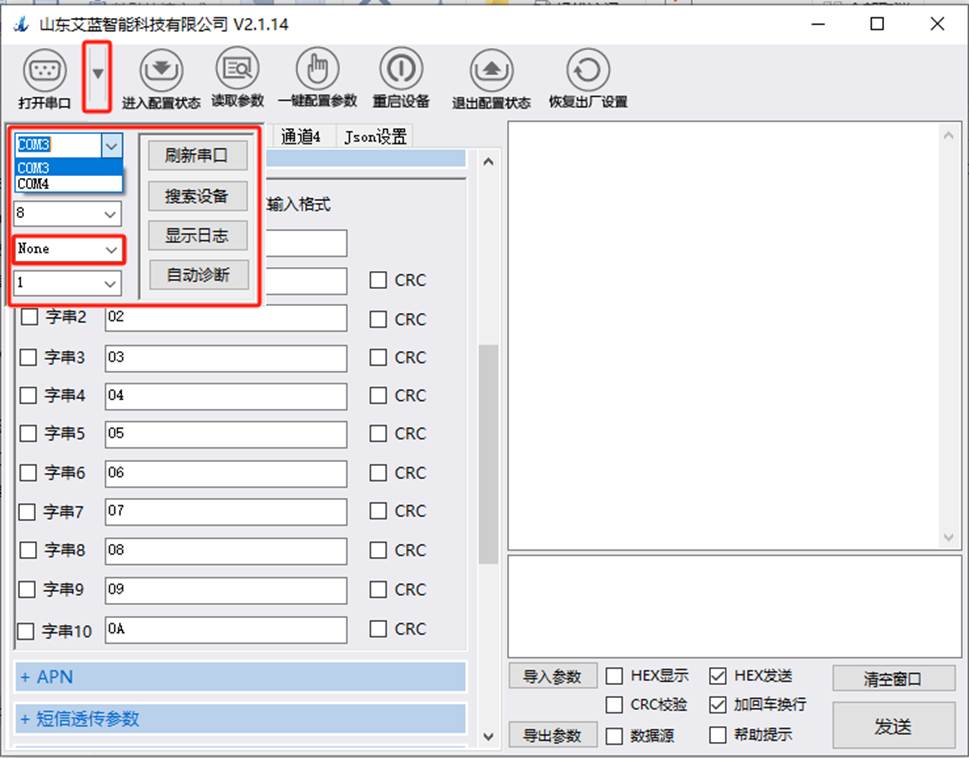

打开配置工具，点击左上角【下拉箭头】选择正确的串口号（示例中为com3），【默认波特率9600,8,None】→点击【打开串口】→采集器上电后【运行指示灯】闪烁【状态指示灯】常亮。配置工具显示“okok”（如果没有显示“okok”可能是波特率错误，可长按顶部按钮3秒以上恢复出厂设置后重新上电尝试）→点击【进入配置状态】→点击【读取参数】→等待通讯完成直到显示【获取当前参数成功】
l 典型通道参数配置

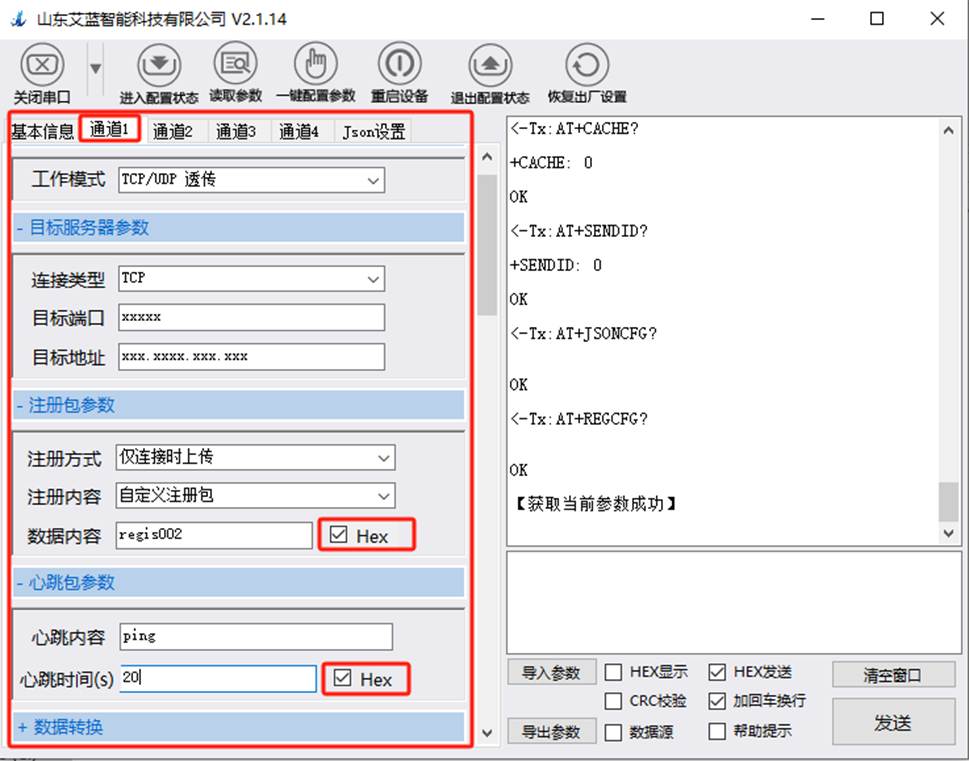

<2.1>通道1参数配置（即服务器1参数配置）
<2.1.1>点击【通道1】→“工作模式”【TCP/UDP 透传】→

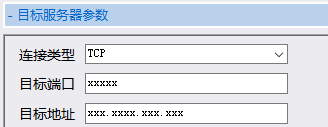

<2.1.2>目标服务器参数：
连接类型【TCP】，目标端口【xxx.xxx.xxx.xxx】，目标地址【xxxx】

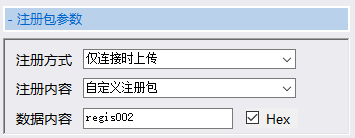

<2.1.3>注册包参数：
注册方式【“仅连接时上传”】，注册内容【“自定义注册包”】，数据内容【根据需要自定义（当勾选Hex时为16进制心跳配置03，则向服务器发送03，不勾选时为字符发送心跳03实际发送30
33】

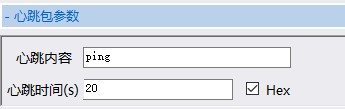

<2.1.4>心跳包参数：
心跳内容【自定义，一般和注册包相同（当勾选Hex时为16进制心跳配置03发送03，不勾选时为字符发送03发送30
33】，心跳时间【自定义，越小越不容易掉线，（为0时不发送心跳包）】
<2.1.5>数据转换：（没有需要时，一般保持默认不必修改）
其它通道配置方式相同，不需要时“工作模式”选【无】
<2.1.6>点击
【一键配置参数】直到显示
【保存参数 成功】【设置并保存所有参数成功】
注意：此时只有当前页面参数完成配置，如需修改其他参数需要到其他页面修改完成后再次点击【一键配置参数】，直到所有通道页面参数配置完成！！！

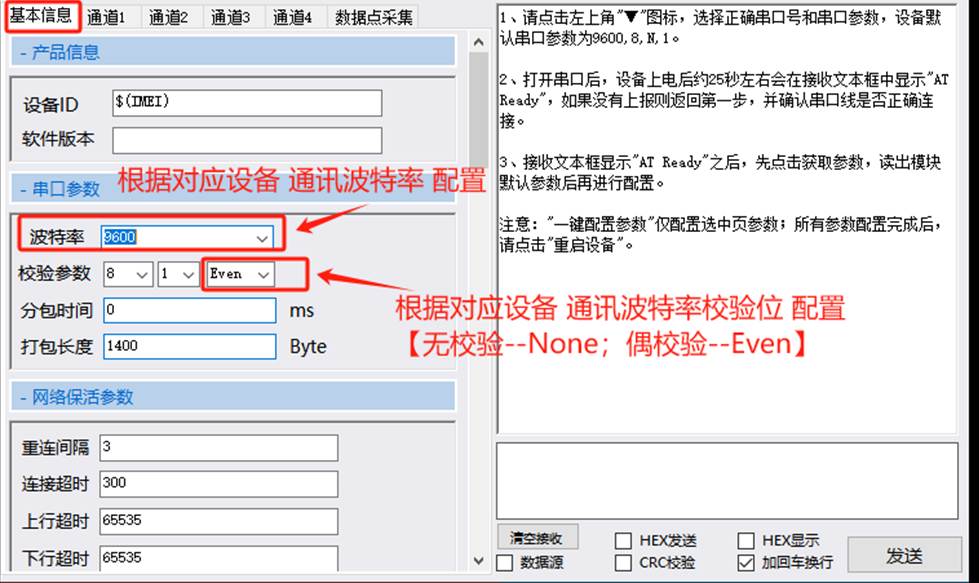

<2.2>基本信息配置【波特率参数和校验位配置必须和需要通讯设备一致，否则无法正常通讯】
点击【基本信息】选项卡进入基本信息配置页面,在串口参数栏选择需要通讯设备对应的（波特率参数）和（校验位）→如果不需设备自定义轮询采集直接点击
【一键配置参数】直到显示
【保存参数 成功】【设置并保存所有参数成功】
<2.3>插入流量卡上电开始上传数据
断开采集器电源→断开电脑和采集器的通讯线→，设备正确连接好电源线→用细针轻轻下压顶部卡托棒，卡托自动弹出，正确放入流量卡（注意流量卡触点朝向自己）轻轻插入卡托，给采集器和设备上电，采集器【运行】指示灯闪烁【状态】指示灯常亮【连接】指示灯常亮表示已经和服务器建立连接，服务器即可和仪表正常通讯。

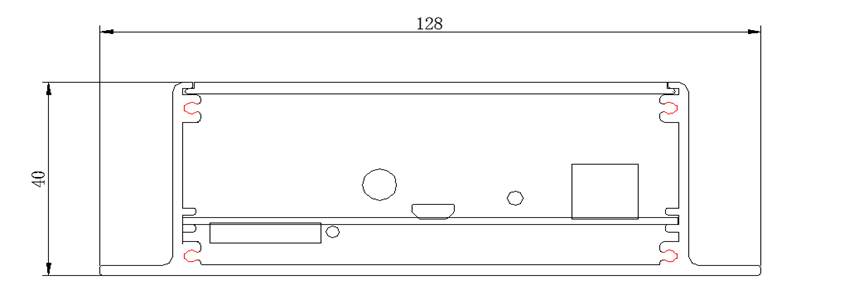

长度128mm宽度104mm厚度40mm 铝型材外壳

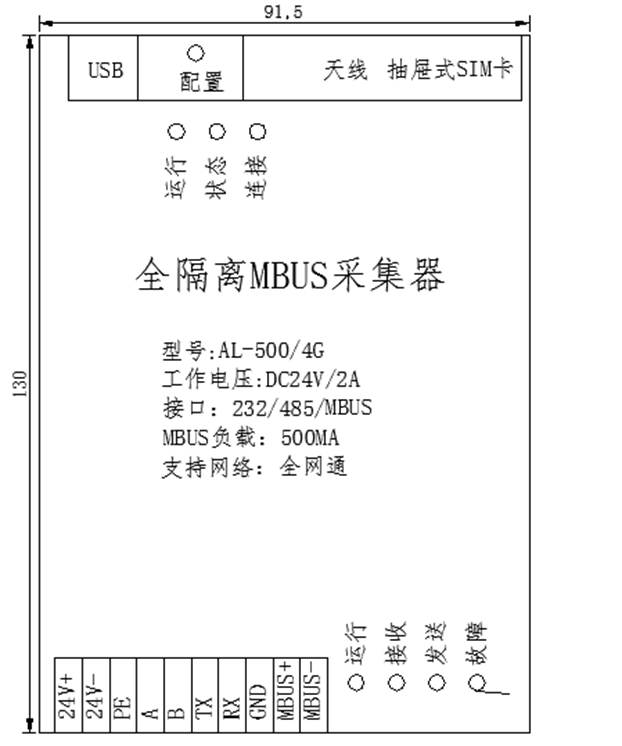

正面中心部分尺寸：
|

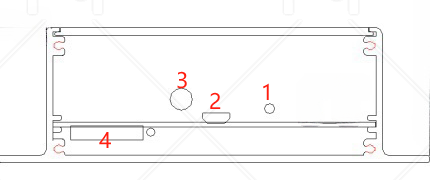

序号 |
端子名称 |
释义 |
|
上方 |
||
|
1 |
复位按钮 |
通电状态下长按3秒以上恢复出厂设置 （波特率：恢复为9600无校验；目标IP恢复为：47.99.152.116；目标端口：10067） |
|
2 |
程序下载口 |
用于出厂前程序下载 |
|
3 |
天线 |
4G模块的天线接线端子 |
|
4 |
手机卡槽 |
手机卡槽，轻按旁边黄色按钮可弹出卡槽安装手机卡 |
|
下方/5.08间距接线端子 |
||
|
1 |
24V+ |
直流供电DC24V正极 |
|
2 |
24V- |
直流供电DC24V负极 |
|
3 |
PE |
接地线端子 |
|
4 |
A |
RS485通讯A（保留功能） |
|
5 |
B |
RS485通讯B（保留功能） |
|
6 |
TX |
RS232通讯发射TX |
|
7 |
RX |
RS232通讯接收RX |
|
8 |
GND |
RS232通讯地GND |
|
9 |
MBUS+ |
MBUS输出连接仪表总线 |
|
10 |
MBUS- |
MBUS输出连接仪表总线 |
|
指示灯描述 |
||
|
上方/4G模块工作状态指示 |
||
|
1 |
【运行】 |
4G模块工作指示，正常启动后指示灯1秒闪烁一次 |
|
2 |
【状态】 |
流量卡流量指示灯，当流量卡有流量时此灯常亮 |
|
3 |
【连接】 |
有网络连接建立时此灯亮 |
|
下方/MBUS模块工作状态指示 |
||
|
1 |
【运行】 |
MBUS模块工作指示，正常启动后指示灯1秒闪烁一次 |
|
2 |
【接收】 |
接收到MBUS端口仪表返回数据时会闪烁 |
|
3 |
【发送】 |
向MBUS端口发送数据时会闪烁 |
|
4 |
【故障】 |
当MBUS仪表总线短路，仪表数量超过负载时常亮 |
安装说明
l 电源连接：将DC24V直流电源正负极接入设备的24+和24-上。
l 总线连接：将2*1RVVP线缆仪表总线连接到采集器MBUS+和MBUS-上。
l 配置线连接：电脑通过RS232数据线连接采集器（数据线Tx接采集器Rx；数据线Rx接采集器Tx；数据线GND接采集器GND）。
常见故障及解决方法:
|
故障现象 |
指示灯状态 |
可能的原因 |
解决方法 |
|
电脑无法和采集器通讯 |
【运行】闪烁 【状态】灭或常亮 【连接】灭或常亮 【运行】闪烁 【接收】灭或闪烁 【发送】灭或闪烁 【故障】灭 |
1--采集器内波特率配置和电脑配置工具波特率不一致 2--所使用串口连接线损坏或没有正确和采集器连接 3--串口线没有正确安装驱动程序 4--采集器损坏 |
1.1配置软件更改为正确波特率后再试 1.2长按采集器顶部复位按钮恢复出厂设置后配置软件设置为9600无（None）重新尝试连接 2.1更换串口连接线再试（注意：更换后com口编号可能会发生改变，需要重新打开配置软件） 2.2检查串口连接线是否已经和采集器正确连接 （RS232：信号线Rx接采集器Tx,信号线T接采集器Rx，信号线G和采集器GND）
3.1正确安装串口线驱动程序后重新开启配置工具进行配置
4.1--联系本公司客服进行调试维修或更换 |
|
电脑可以正确连接采集器，但是需要通讯的仪表无法和服务器通讯 |
【运行】闪烁 【状态】灭 【连接】灭 【运行】闪烁 【接收】灭 【发送】灭 【故障】灭 |
1--没有安装流量卡、流量卡没有安装到位或流量卡损坏 2--此处没有4G信号 3--采集器损坏 |
1.1正确安装流量卡或更换流量卡再试（如：能正常打电话的手机卡） 2.1--查看对应移动通讯服务商手机是否有4G信号（本设备支持全网通），如果手机没有信号，把采集器安装到有信号的位置 2.2更换有信号其他公司的流量卡或拨打对应移动通讯服务商客服电话沟通解决
3.1联系本公司客服进行调试维修或更换
|
|
电脑可以正确连接采集器，需通讯的设备无法和服务器通讯 |
【运行】闪烁 【状态】常亮 【连接】灭 【运行】闪烁 【接收】灭 【发送】灭 【故障】灭 |
1--采集器通道服务器IP或端口配置错误 2--服务器没有没有开启 3--采集器损坏 |
1.1重新配置正确的通道服务器IP和端口 2.1联系服务器管理员解决 3.1--联系本公司客服进行调试维修或更换
|
|
电脑可以正确连接采集器，需通讯的设备无法和服务器通讯 |
【运行】闪烁 【状态】常亮 【连接】常亮 【运行】闪烁 【接收】灭 【发送】灭或闪烁 【故障】灭 |
1--波特率或校验位配置错误 2--通讯模式、服务器IP或端口配置、注册包或心跳包等参数配置错误 3--接线错误、存在强干扰、断路故障 4--需通讯仪表故障 5--采集器损坏 |
1.1检查并重新配置采集器波特率和校验位，需要和需通讯的设备保持一致 2.2检查并重新配置为正确的通讯模式、服务器IP或端口、注册包和心跳包等参数 3.检查并正确连接通讯线路，需要使用带屏蔽层的两芯线缆，长度不超过1.2千米，屏蔽层需接地，避免和强电电缆并行，以免造成过强的干扰 4.更换需通讯设备再试 5.联系本公司客服进行调试维修或更换 |
|
电脑可以正确连接采集器，需通讯的仪表和服务器之间的通讯经常断开 |
【运行】闪烁 【状态】常亮 【连接】常亮 【运行】闪烁 【接收】灭或闪烁 【发送】灭或闪烁 【故障】灭 |
1--设备和采集器之间的通讯线缆存在问题 2--需通讯仪表故障 |
1.1检查或更换设备和采集器之间的通讯线缆，需要使用带屏蔽层的两芯线缆，屏蔽层需要接地以消除干扰，避免和强电电缆并行，以免造成过强的干扰，长度不要超过1.2千米
|
|
电脑可以正确连接采集器，服务器和仪表通讯 |
【运行】闪烁 【状态】常亮 【连接】常亮 【运行】闪烁 【接收】灭或闪烁 【发送】灭或闪烁 【故障】常亮 |
1--仪表通讯线路短路 2--仪表电源线和信号线交叉 3--仪表过多 4--采集器损坏 |
1. 排查总线短路故障； 2. 检查仪表线路连接情况 3.检查仪表是否超过200个 4. 联系本公司客服进行调试维修或更换 |
保修政策:
- 保修期: 2年
- 保修范围: 非人为损坏的部件
技术支持:
- 电话支持:0536-8880810
- 邮箱支持:sdilan@126.com
声明:
本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。
[山东艾蓝智能科技有限公司] 保留最终解释权。
