6、 操作指南

手机端

四芯电缆：电源接入DC24V，红---正、黑---负；蓝---RS485A、绿---RS485B（MBUS版本蓝绿不分极性）

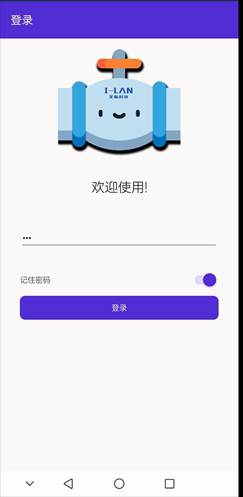

安装手机APP→打开手机蓝牙→点击图标进入配置工具→输入密码******

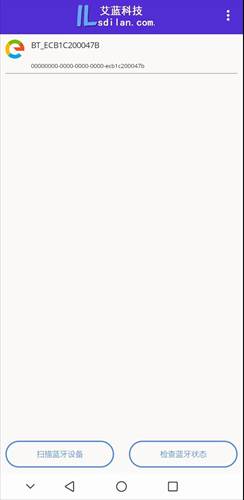

→点击【扫描蓝牙设备】（15米内的设备都可以搜索到）→选择对应设备进入设备参数配置界面→根据需要【配置相应参数】并【确认】→设备即时响应修改。

注：常修改参数有【开度设定值】【温差设定值】【回水温度设定值】【运行模式（开度，回温，压差）】【压差设定值】【从机地址（在一个通讯设备下地址不可重复）】【温控下最大开度】【温控下最小开度】；其他参数出厂已经测试校准，不建议修改。

执行器屏幕标识

注：如果修改配置参数，需要验证密码。验证通过后，用户2分钟无按键操作，自动取消授权。1）密码界面默认显示 EE000000，实际密码是 EE000068.后六位可以修改。闪烁时，代表当前位可以修改。2)  用户点击"按键1"，跳转到下一位。所有位调整结束后，验证密码。如果验证失败，重新开始验证。3） 用户可以同时按下“按键↑” “按键↓”取消密码验证。（两个按键同时被按下，至少一个按键改变了状态，认定为同时按下）4） 用户按动“按键↑”一次，数字加1.按动“按键↓”一次，数字减1.持续按下，数字不变。

7、安装指南

•本产品回水侧安装，

•安装时注意安装方向，水流方向必须与阀体箭头方向一致。

•应优先考虑水平安装，特殊场合可倾斜或垂直安装；

•阀体法兰与管道连接应保持自然同轴，避免产生剪切力，连接螺栓应自然锁紧。

•应预留空间，以便安装调试及拆卸维修。

•驱动电源应与控制信号线分开连接，控制信号线最好选用屏蔽线。

•电动驱动器应注意防水、防潮，电气接线必须符合现场施工规范。

•阀体部分需要同管道一样进行保温处理，尤其是对高温介质更应该加强保温处理，否则因为环境温度过高影响电动驱动器的正常工作，电动驱动器不必保温。

•在通电以前请注意检查电动驱动器，所要求的电源电压，以免损坏电机。在检修时，必须切断电源。

•安装时应保证维修检查人员拆卸各部件所需的空间。

•当需要拆卸时，应手动旋转至全开或全关状态下进行。

•安装、拆卸、调试时不可损伤密封面。密封件和外观防护面。紧固件安装应牢固可靠，防止松动进入雨水和潮气。

•执行器侧盖视窗不得磕碰，损伤。

•阀门通电工作状态时，严禁手动操作和拆卸。

•阀门不经常使用时，应定期检查保养并操作运行，检查驱动执行器机构有无异常。

8、故障排除

常见故障及解决方法:

9. 售后服务与支持

保修政策:

- 保修期: 2年

- 保修范围: 非人为损坏的部件

技术支持:

- 电话支持:0536-8880810

- 邮箱支持:sdilan@126.com

 声明:

本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。

[山东艾蓝智能科技有限公司] 保留最终解释权。
