一、概述

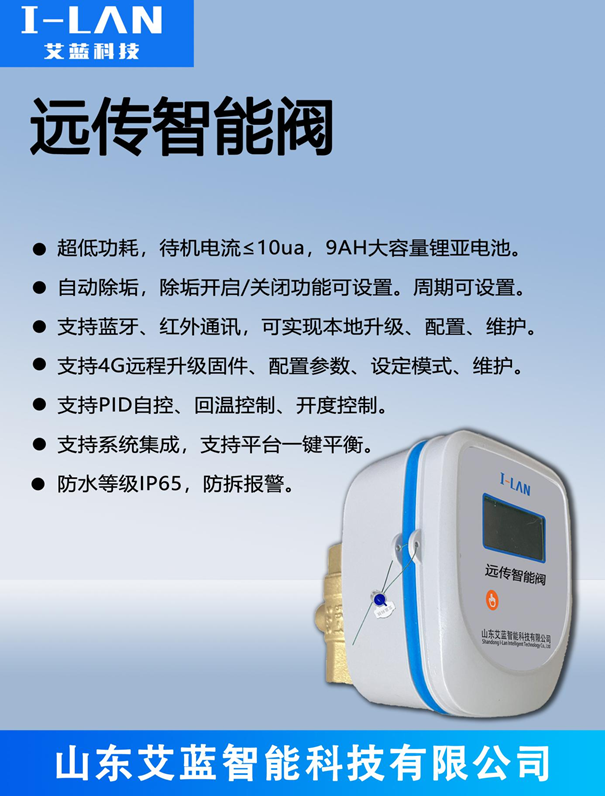

远传智能阀是我公司开发的一款暖通户用平衡调节阀，该产品安装在入户端回水管道，通过检测进、回水温度数据进行分析判断，控制阀门的开度，调整入户的流量达到调节温度平衡的目的，最大限度的将热量均匀的分配给热用户。

远传智能阀是通过物联网接入集中管控平台，实时监测热用户室内温度、设定温度、开关阀时间等数据，并通过集中管控平台下发运行调节指令，方便集中管理，节省运行及管理成本，提高管理效率。产品采用MBUS通讯，施工方便 ，安全可靠。

二、产品功能

1、液晶显示功能：4秒钟轮显供、回水温度、阀门开度、运行状态、设备地址等信息；

2、Mbus通讯：远传智能阀门通过Mbus与上行通讯。

3、设备供电：采用外供电模式保证远传智能阀的供电问题，提高了产品的控制效率；

4、温度测量：外接PT1000测量回水水温；

5、自动清洗阀门机制：定期(根据用户设定) 开关阀，除去因长期不用内部形成的水垢，避免了因非供暖期内部结垢造成的堵死现象，提高了长期运行的可靠性；清垢后阀门自动保持清垢前的开度状态；

6、表头采用独特结构设计，全封闭外壳，密封性能高，大大提高了对潮湿环境的适应性。

7、断电自存数据：断电之后自动保存之前参数，阀门状态维持不变

8、指示灯功能：运行指示灯4秒钟闪烁一次，MBUS通讯是亮一秒、灭一秒。

三、技术参数

技术参数表

四、产品尺寸

五、阀体材质

六、软件指南

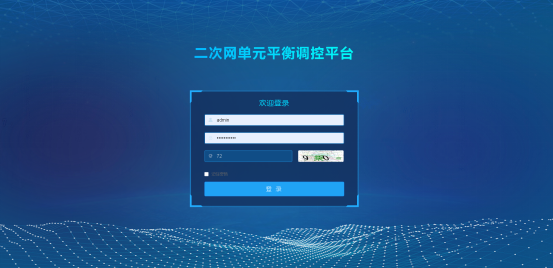

登录页、首页

使用专用地址在浏览器打开，使用账号密码登录；

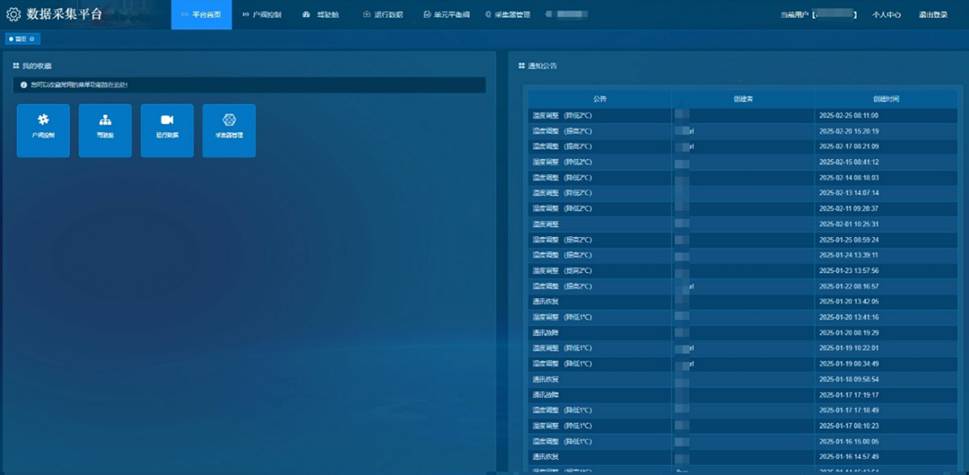

首页：

顶部菜单（平台首页、户阀控制、驾驶舱、运行数据、单元平衡阀、采集器管理）

账户信息（账号信息、修改密码、退出登录）

一、  户阀控制

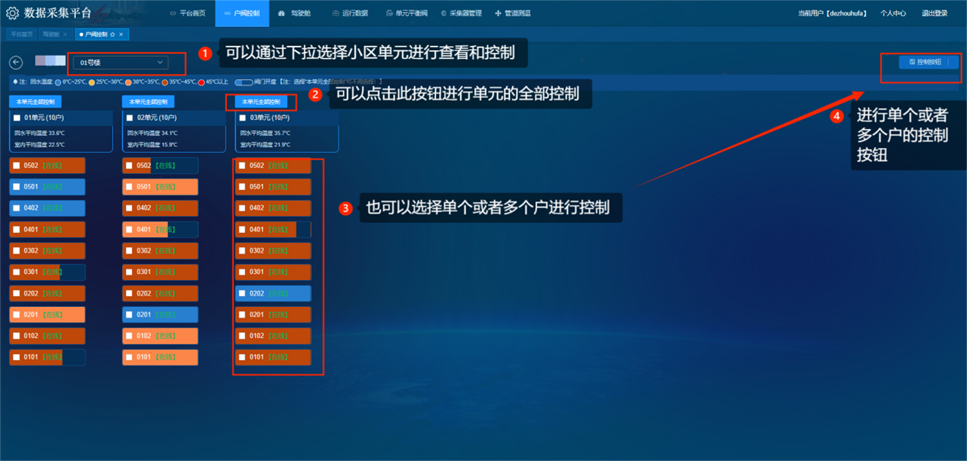

1.点击小区的模块可以进入小区的控制页面

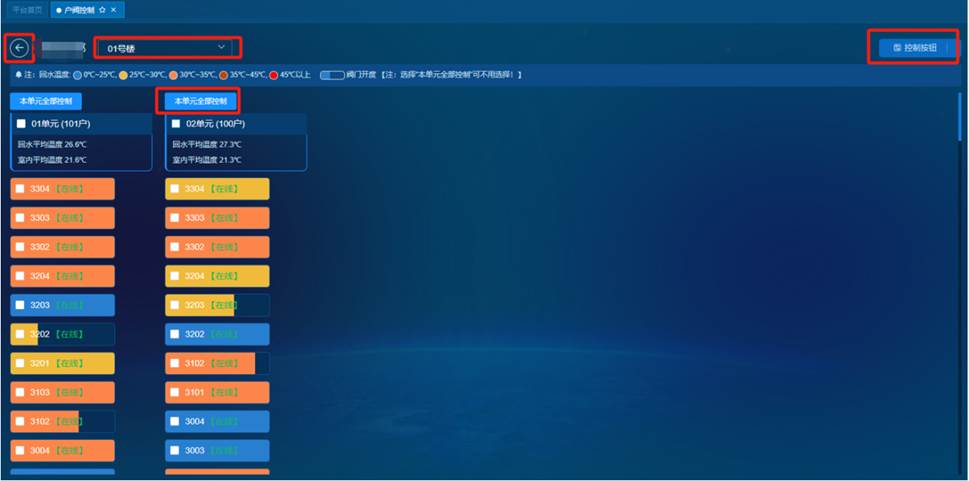

2.小区的户阀控制页面，可以进行户阀的控制和信息的查看以及各户的供热情况

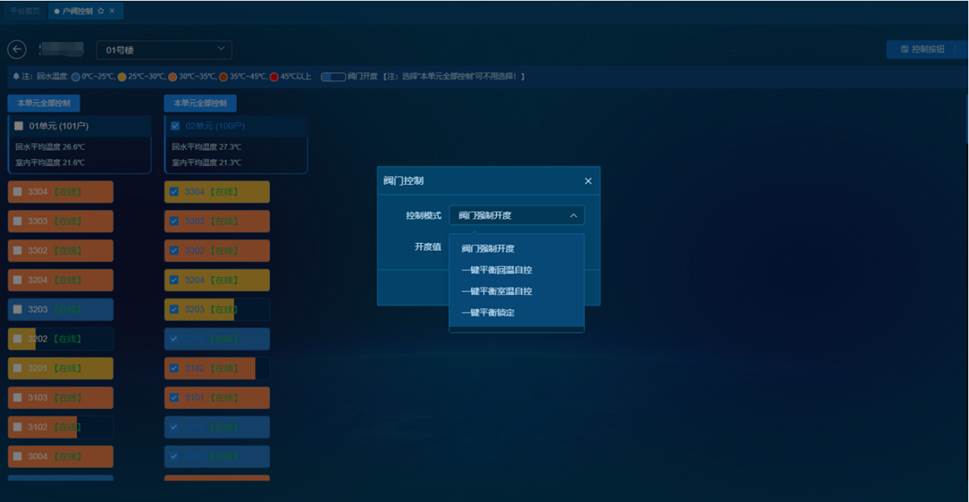

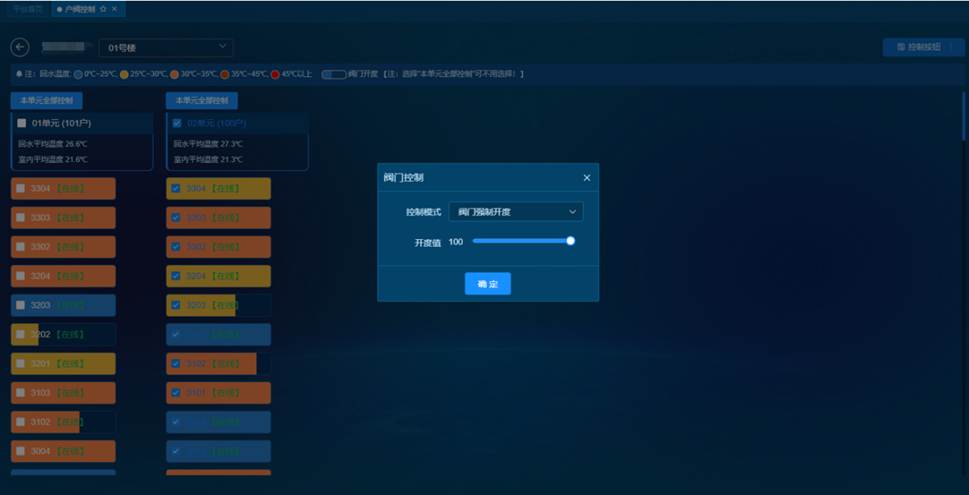

3.点击控制按钮后进行阀门控制，可以进行控制模式的选择

阀门强制开度：选择强制开度，可以给户阀设置指定阀门开度；

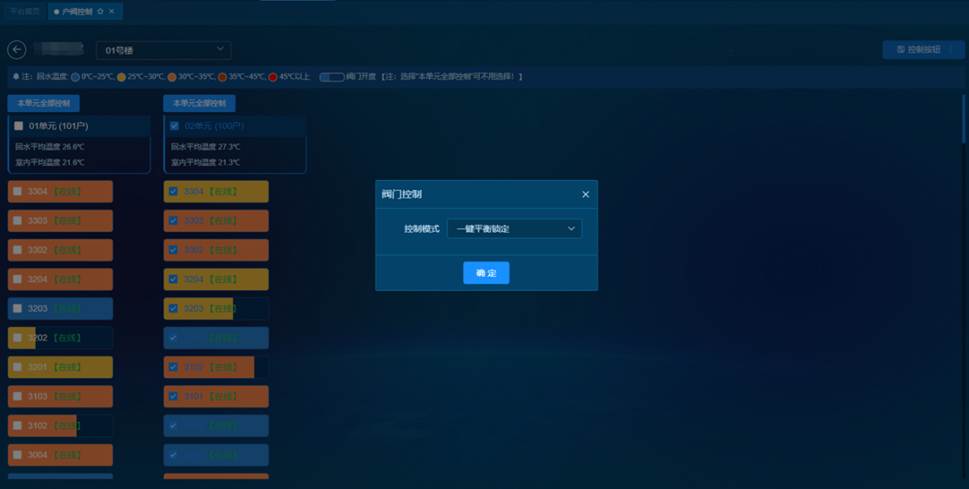

一键平衡锁定：选择一键平衡锁定，即控制模式设定好了后锁定当前模式，阀门进行自动控制

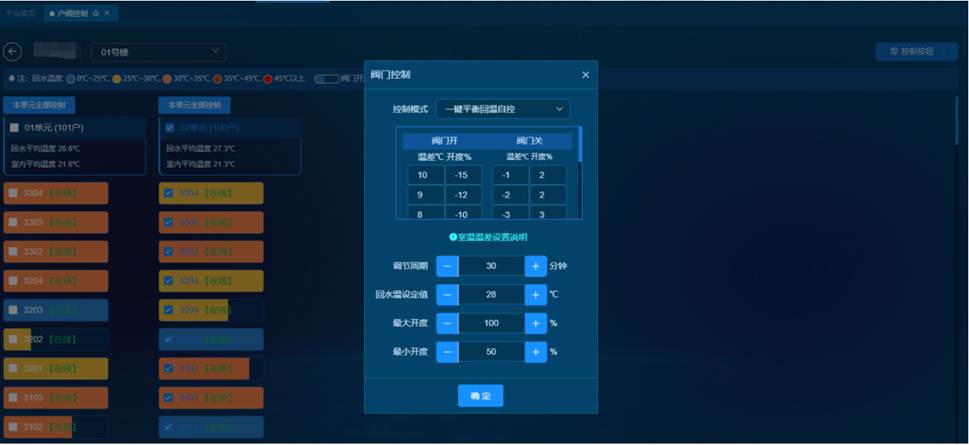

一键平衡回温自控：选择一键平衡回温自控，是根据阀门的回水温度进行调节，可以设置调节周期、回水温度设定值、最大开度、最小开度，下发后可以根据顶部的调控策略进行调整，同时调控策略也是可以根据需求进行设置，例如阀门的回水温度为30℃，设置的回水温度为28℃，那么温差是-2℃，系统将执行阀门开关温差为-2的策略，阀门关闭2%；

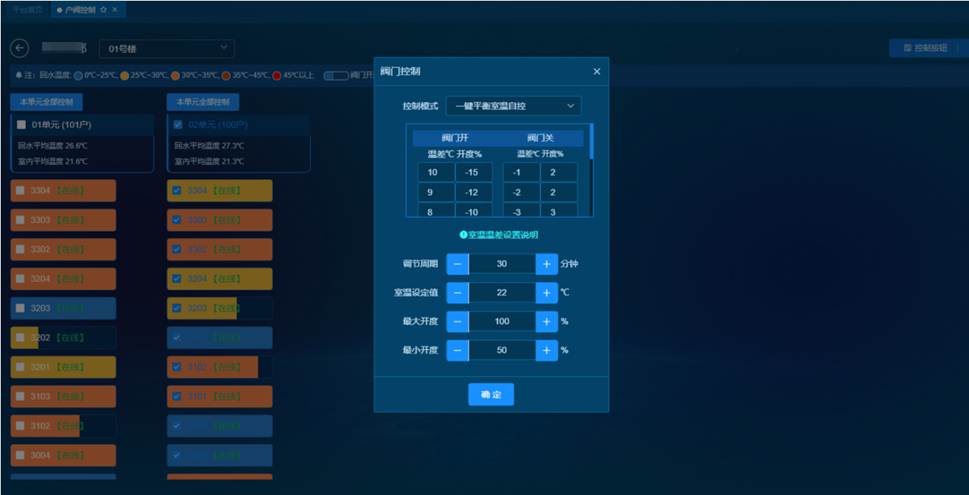

一键平衡室温自控：选择一键平衡室温自控，是根据采集的室温进行调节，可以设置调节周期、室温设定值、最大开度、最小开度，下发后可以根据顶部的调控策略进行调整，同时调控策略也是可以根据需求进行设置，例如采集的室温温度为30℃，设置的室温温度为28℃，那么温差是-2℃，那么系统将执行阀门开关温差为-2的策略，阀门关闭2%；

页面其他按钮：选择楼号，根据指定楼号进行控制；单元批量控制，根据指定小区单元进行控制；指定阀门控制，返回列表等。

二、  驾驶舱

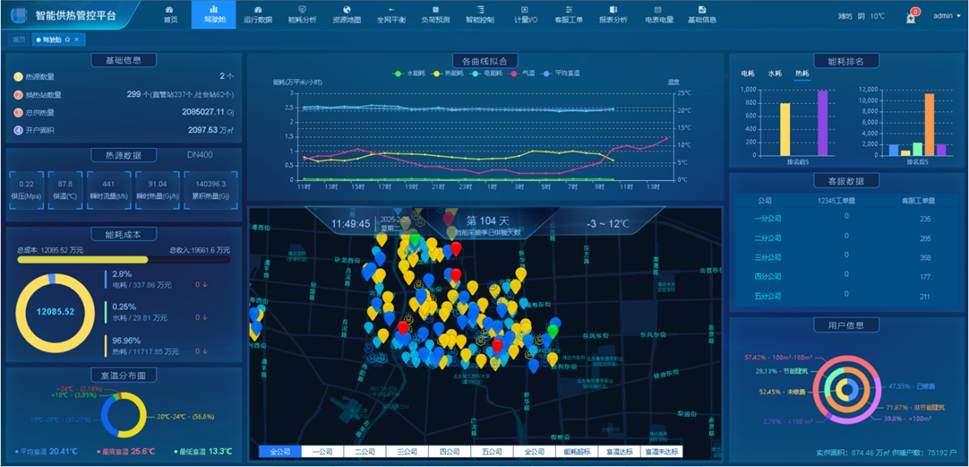

1.驾驶舱页面，可以查看平台整体信息和数据分析图表

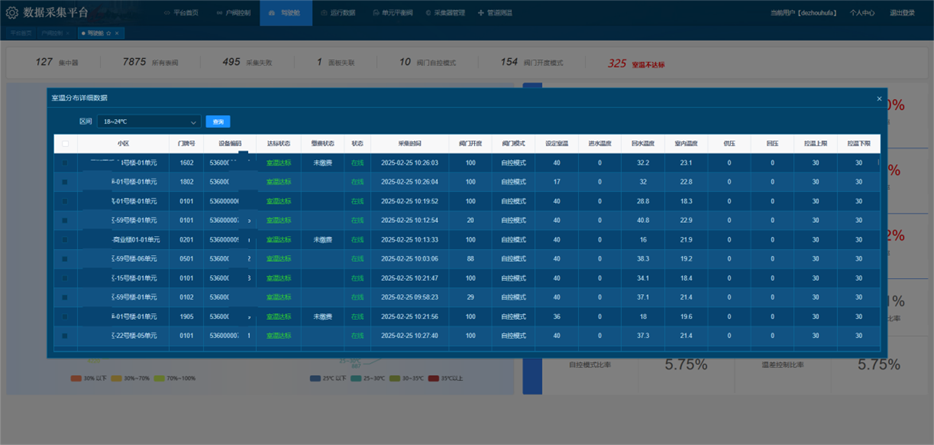

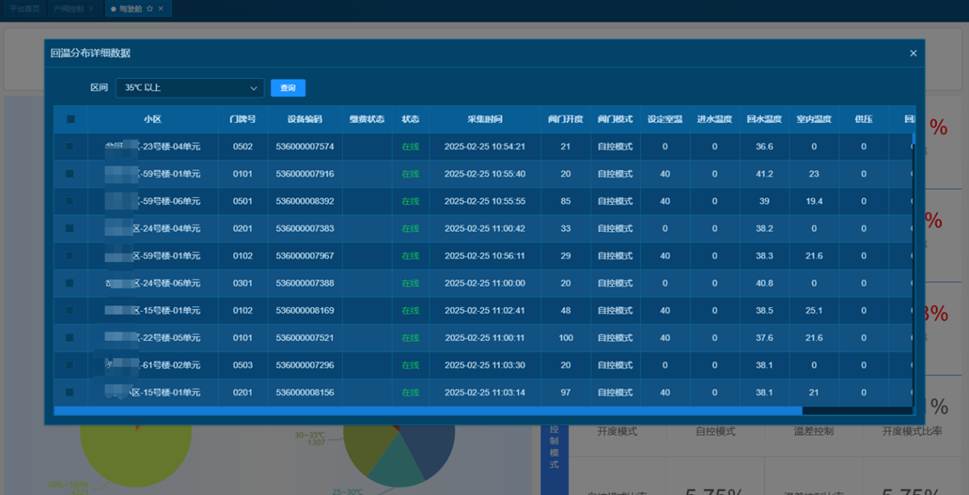

2.点击查看图表中详细户阀信息

三、  运行数据

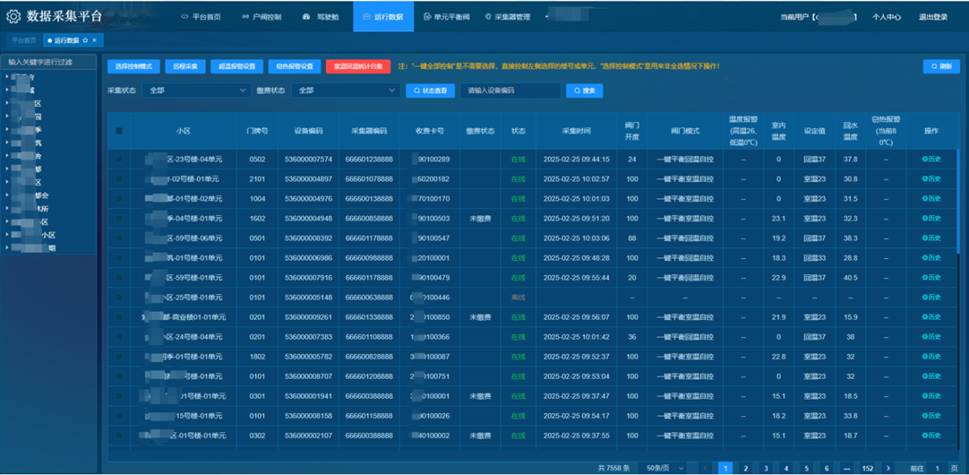

运行数据菜单列出所有小区的户阀信息，并可单独或者批量对指定户阀进行调控和设置；

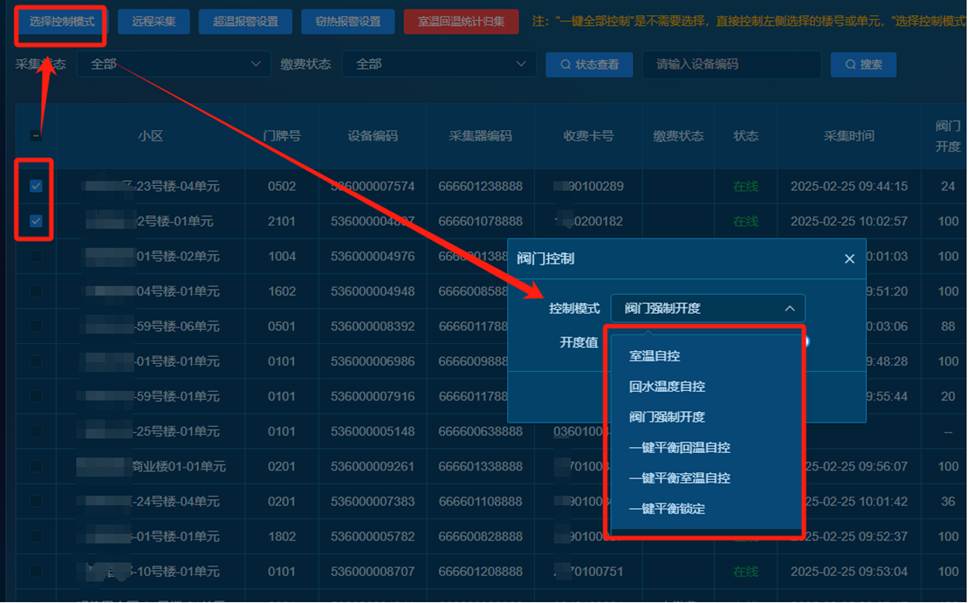

1）     选择控制模式：选择需要调控的户阀，点击“选择选择控制模式”，点击“控制模式”，可以选择不同类型的调控模式；

控制模式说明：

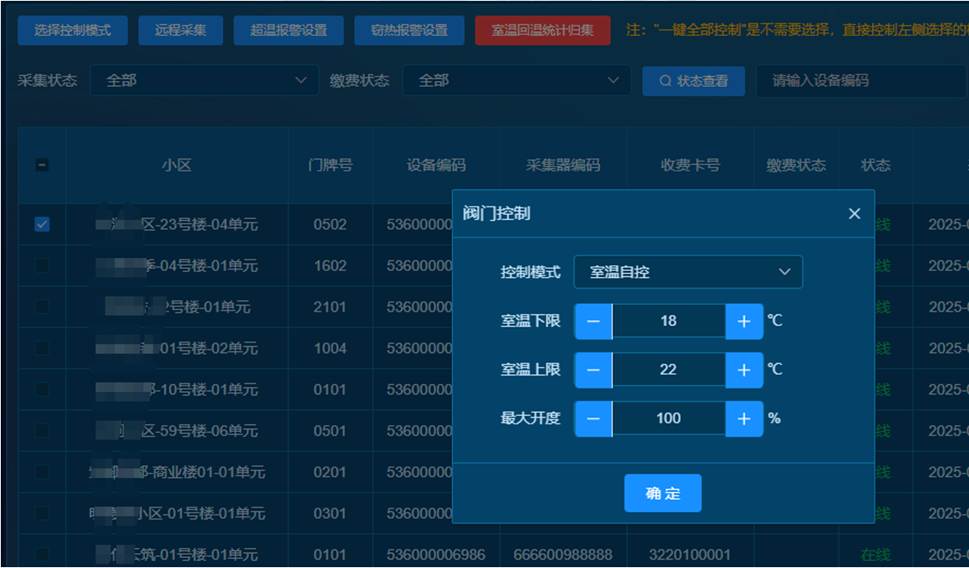

室温自控：选择室温自控可以设置室温的上下限和阀门的最大开度，户阀可以根据设置的温度进行自动调控；

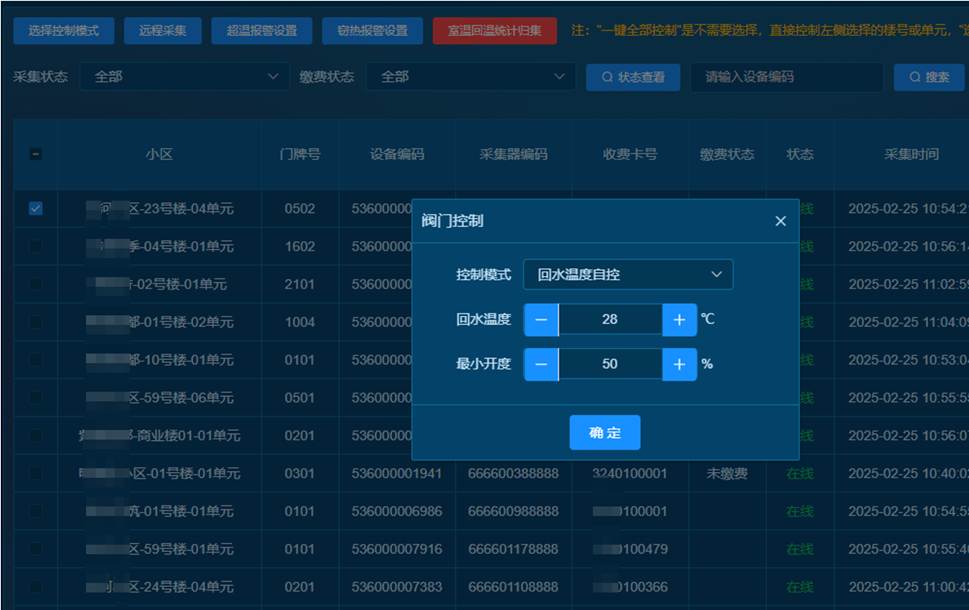

回水温度自控：选择回水温度自控可以设置回水温度和最小开度，户阀可以根据回水温度自动调控温度；

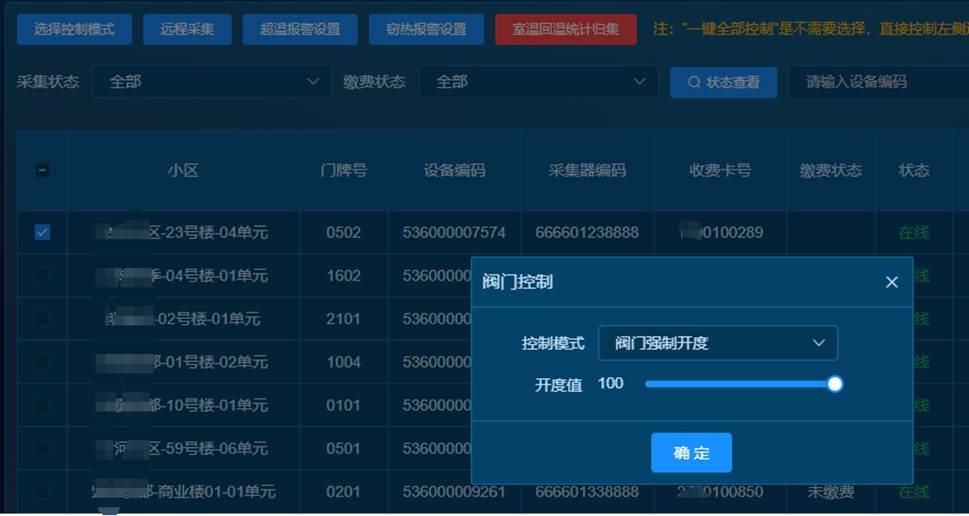

阀门强制开度：选择强制开度，可以给户阀设置指定的阀门开度；

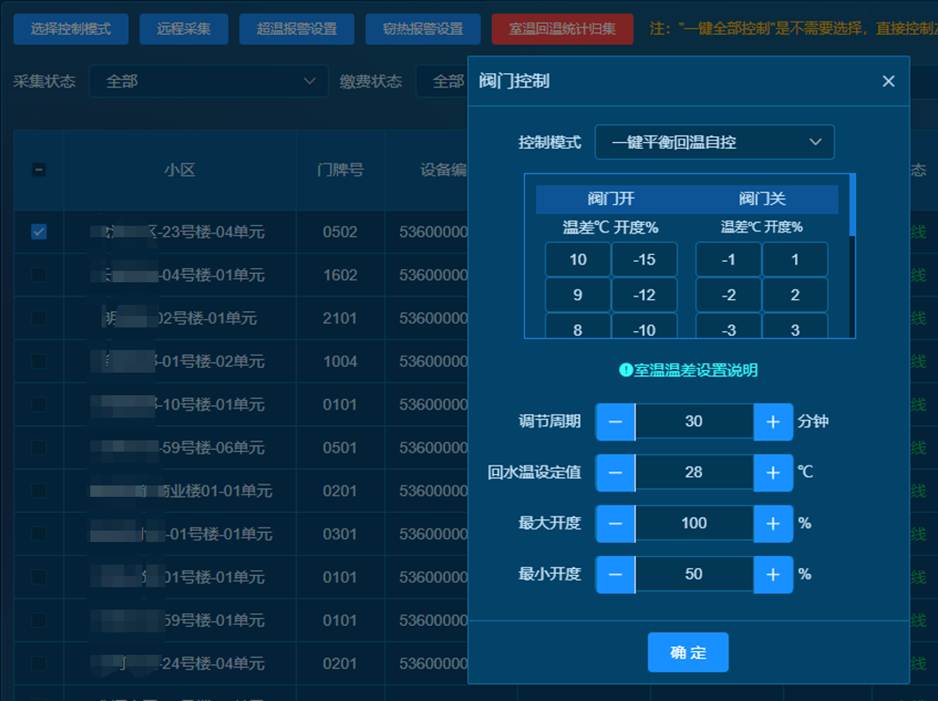

一键平衡回温自控：选择一键平衡回温自控，是根据采集的回水温度进行调节，可以设置调节周期、回水温度设定值、最大开度、最小开度，下发后可以根据顶部的调控策略进行调整，同时调控策略也是可以根据需求进行设置，例如采集的回水温度为30℃，设置的回水温度为28℃，那么温差是-2℃，那么户阀将执行阀门关温差为-2的策略，阀门关闭2%；

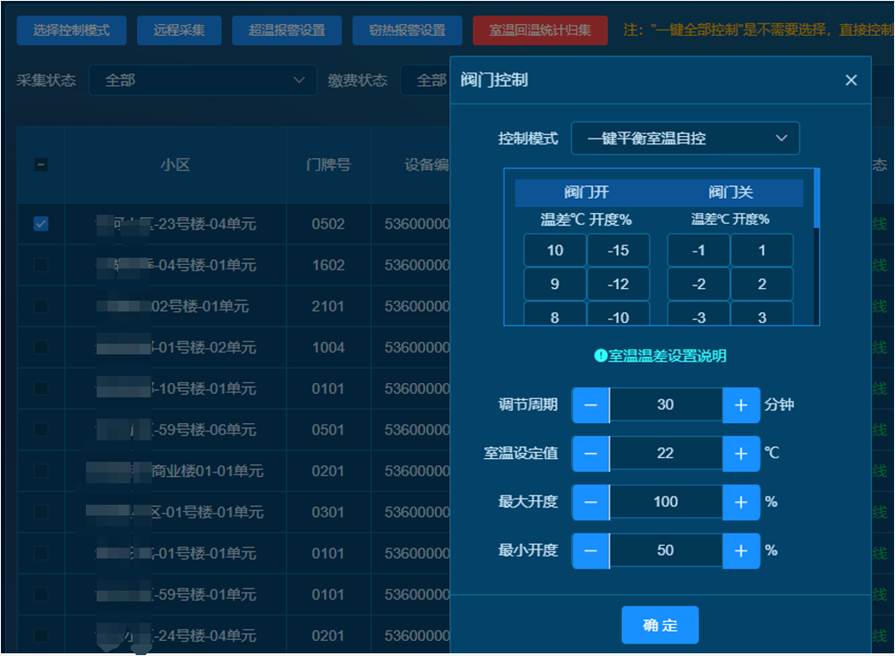

一键平衡室温自控：选择一键平衡室温自控，是根据采集的室温进行调节，可以设置调节周期、室温设定值、最大开度、最小开度，下发后可以根据顶部的调控策略进行调整，同时调控策略也是可以根据需求进行设置，例如采集的室温温度为30℃，设置的室温温度为28℃，那么温差是-2℃，那么户阀将执行阀门关温差为-2的策略，阀门关闭2%；

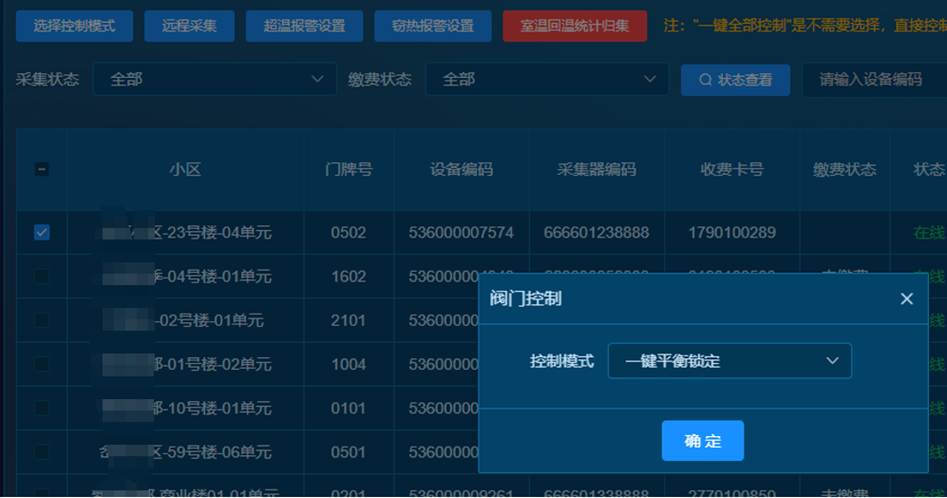

一键平衡锁定：选择一键平衡锁定，即控制模式设定好了之后锁定当前的调控模式及参数，阀门按照当前设置的调控参数运行。

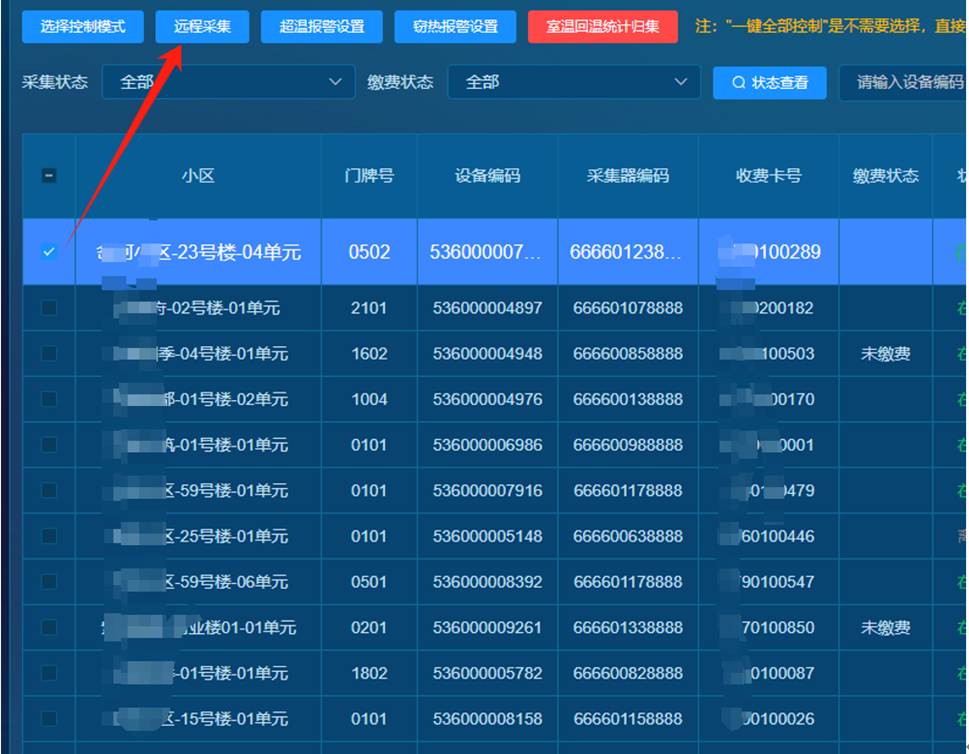

2）  远程采集：对户阀进行单独或者批量选择后点击“远程采集”，即对选择的阀门进行远程数据采集，并刷新后显示。

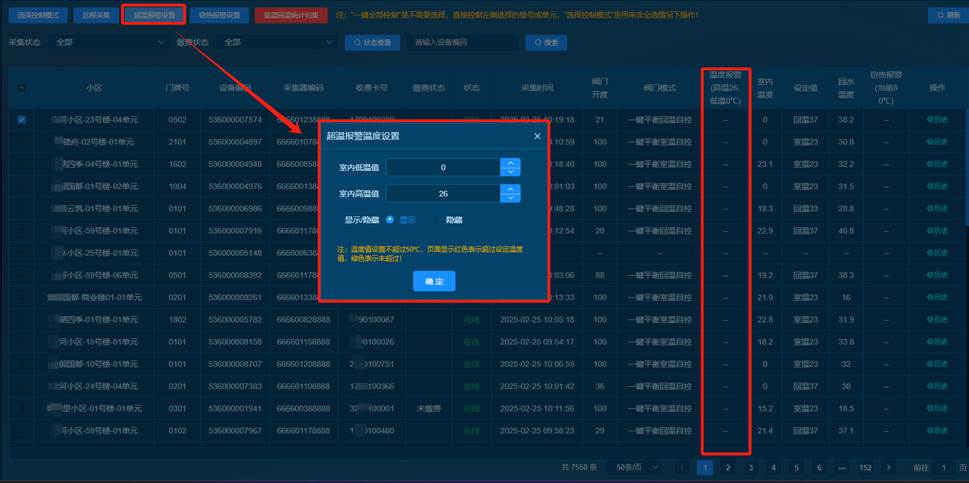

3）    超温报警设置：点击“超温报警设置”弹出设置室内温度的高低值，即如果采集到的室温低于或高于设定值就显示“报警”文字提示，反之则不显示。

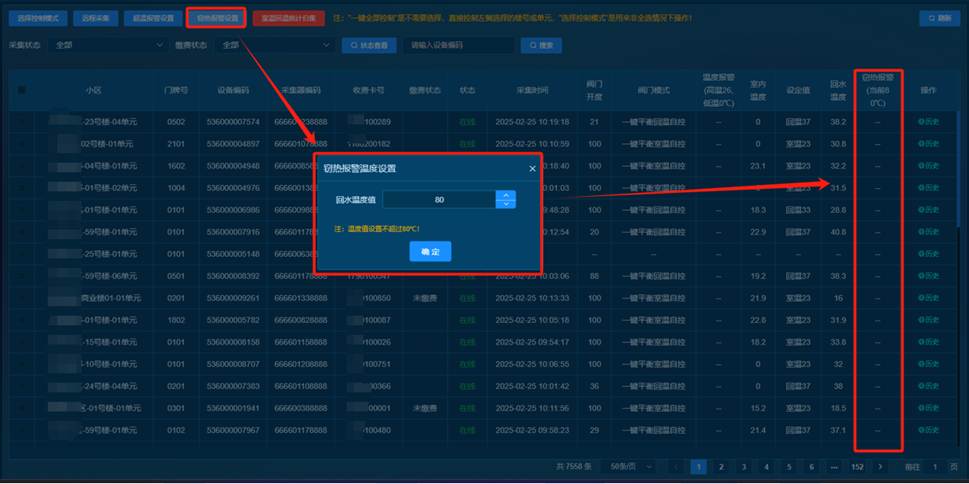

4）     窃热报警设置：点击“窃热报警设置”弹出设置回水温度值，设置后，户阀可根据采集的回水温度判断是否有窃热报警信息。

5）  室温回温统计归集：

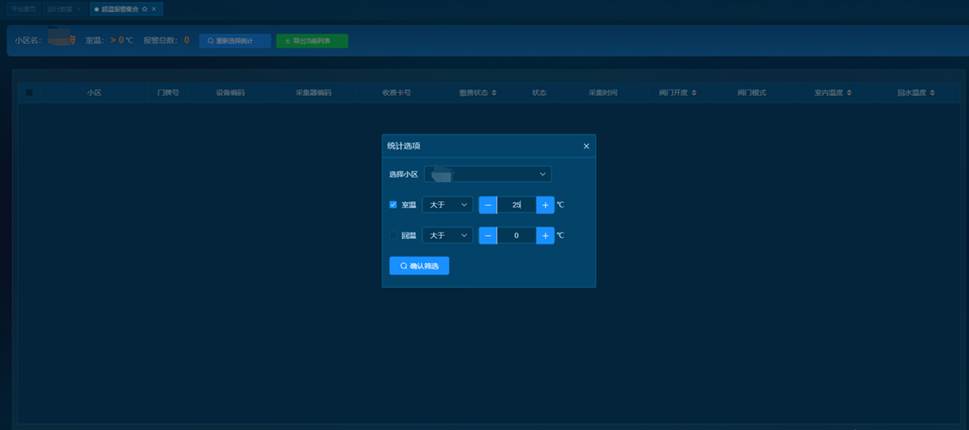

点击室温回温统计归集，弹出窗口选择指定小区的室温或回温设定值，可以根据不同需求查询指定小区的统计数据

点击“确认筛选”后可以按条件筛选出所有符合的数据，并能显示查询的条件、查询出来的条数，可以进行列表导出。

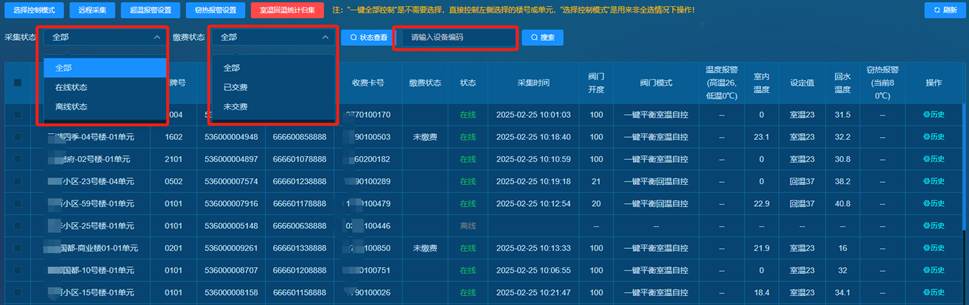

6）按条件查询：可以根据采集状态、缴费状态进行数据筛选和显示，也可以根据指定设备编码查询指定设备。

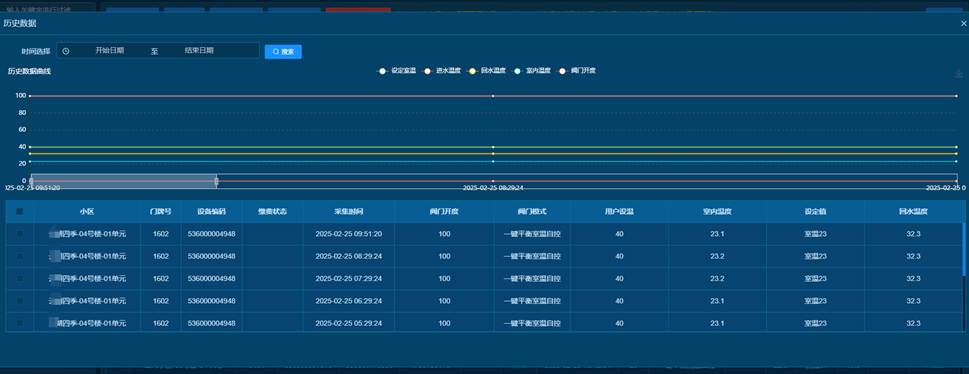

7）  历史数据显示：点击数据列表后面的“历史”可以查询指定阀门的历史数据列表和曲线，也可以通过时间选择指定范围内的历史数据。

四、  采集器管理

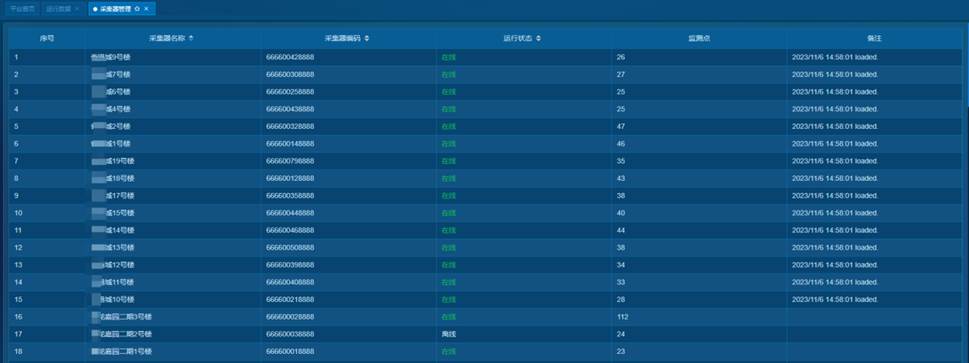

采集器管理是针对户阀的采集设备进行管理的界面，用于设备所在小区楼号、采集器编码、在线运行状态以及采集器下所挂载的设备进行信息查看和修改。

七、售后服务与支持

保修政策:

- 保修期: 2年

- 保修范围: 非人为损坏的部件

技术支持:

- 电话支持:0536-8880810

- 邮箱支持:sdilan@126.com

 声明:

本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。

[山东艾蓝智能科技有限公司] 保留最终解释权。
