产品名称:能源数据远传防爆箱
产品型号: AL-FBX-4G
应用领域:能源数据传输
产品简介:
AL-FBX-4G是山东艾蓝智能科技有限公司研发的一款用于具有易燃易爆危险环境的电气设备，它集数据采集、处理和远程传输功能于一体，同时具备可靠的防爆性能，确保在危险场所中安全稳定地运行。
能够连接多种类型的传感器，如温度、压力、流量等传感器，实时采集现场的各种数据，并对采集到的数据进行初步处理和分析，确保数据的准确性和可靠性。
内置先进的无线通信模块，可通过 GPRS、4G/5G 等网络将处理后的数据远程传输到监控中心或云端服务器，方便用户随时随地对现场数据进行监控和管理，实现远程实时监测和控制。
采用高强度防爆外壳，严格按照相关防爆标准设计制造，具备良好的隔爆和增安性能，可有效防止箱内电气元件产生的电火花、电弧等引燃周围的易燃易爆气体，确保在危险环境中的安全使用。
除了防爆功能外，还具有较高的防护等级，能有效防尘、防水、防潮，适应各种恶劣的工业环境，确保设备在长期运行过程中不受外界环境因素的影响。
可根据预设的阈值对采集到的数据进行实时监测，当数据超出正常范围时，能够及时通过远程通信模块向相关人员发送报警信息，以便及时采取措施应对异常情况。
具备多种输入输出接口，可根据不同的应用场景和用户需求，灵活配置传感器类型、数量和通信方式，同时支持系统的扩展和升级，方便后续功能的增加和优化。
4. 技术参数
主板尺寸：30CM×30CM×24CM
供电：220V外供电
防护等级：通常为IP65
天线类型：内置天线
传输方式：4G
通信协议：tcp/udp/mqtt/http post (其他协议可定制)
数据转发：任意公网服务器（同样适用于专网服务器，需要sim卡支持）
远传防爆箱具有坚固的外壳，将内部可能产生火花、电弧或高温的电气部件与外部易燃易爆环境隔离开来。即使内部发生电气故障产生火花等，也被限制在外壳内部，不会直接接触到外部的爆炸性气体、蒸气或粉尘，从而避免引发爆炸。
其外壳能够承受内部爆炸性混合物质被点燃时产生的压力，确保外壳不会破裂，阻止爆炸向外部扩散。
选用低功率的电气元件，减少电路中能量的释放，降低产生足以引燃周围爆炸性物质的火花或高温的可能性。
通过合理设计电路，采用限流装置或电路设计方案，限制电流大小，防止因电流过大产生过多热量和火花。
增加电阻、电容等元件，吸收和分散电路中的能量，进一步降低点火风险。
将现场设备的各种信号，如温度、压力、流量等模拟信号或设备的开关状态等数字信号，转换为适合远程传输的信号形式，常见的有 4-20mA 电流信号、数字通信信号。

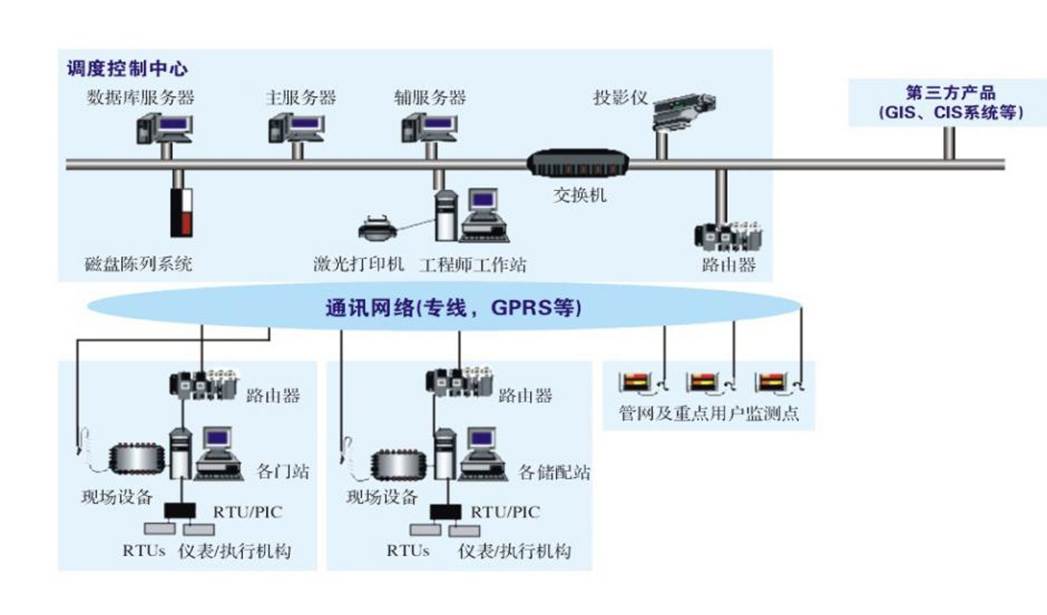

通过电缆或无线通信模块将转换后的信号传输到远程控制中心或监控设备。使用电缆传输时，电缆具有良好的绝缘和屏蔽性能，防止信号受到干扰和外部环境影响；采用无线传输时，利用无线通信技术，如 GPRS等，将信号发送到远程接收端，同时会采取加密和抗干扰措施，确保信号传输的稳定性和准确性。
指令接收与处理：接收来自远程控制中心或其他控制设备发送的控制指令，对指令进行解码和分析，确定需要执行的操作，如开启或关闭设备、调整设备运行参数等。
根据接收到的控制指令，通过内部的控制电路和电气元件，对现场设备进行控制操作，实现对设备的远程启停、调节等功能。同时，还会具备一些保护功能，如过载保护、短路保护、欠压保护等，当出现异常情况时，自动切断电路或采取相应的保护措施，确保设备和人员安全。

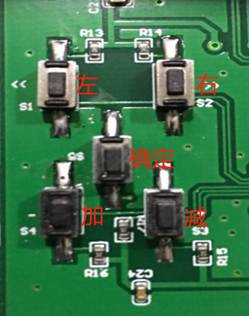

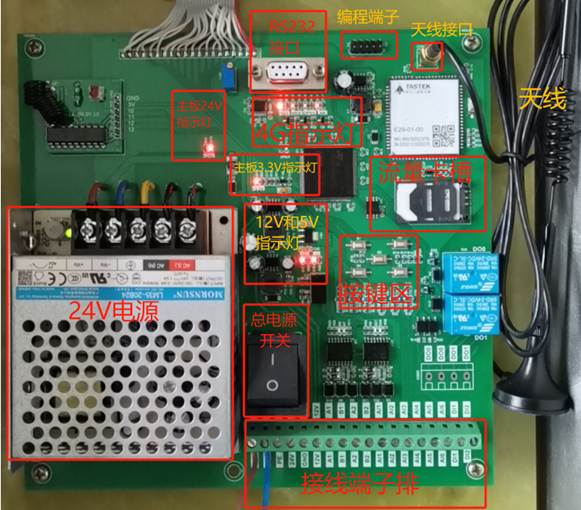

上边左右两个键为左右翻页，和进行光标移动；
中间键为“确定键”；
下边 左右两个键为数字加减按键。
|
指示灯标识 |
释义 |
正常 状态 |
异常解决办法 |
|
+24V |
主板24V供电 |
常亮 |
检查220V电源是否有电，开关电源是否有24V输出 |
|
4G指示灯--PWR |
4G模块电源 |
常亮 |
联系厂家维修或更换 |
|
4G指示灯--WRK |
4G模块工作指示灯 |
闪烁 |
联系厂家维修或更换 |
|
4G指示灯--GPRS |
流量卡流量指示灯 |
常亮 |
检查流量卡是否正确安装（芯片向下），是否有流量 |
|
4G指示灯--LINK |
网络连接指示灯 |
常亮 |
检查IP端口配置是否正确，天线是否接好，检查该地区是否有4G网络信号 |
|
+3.3V |
主板3.3V供电 |
常亮 |
联系厂家维修或更换 |
|
+12V |
主板12V输出 |
常亮 |
联系厂家维修或更换 |
|
+5V |
主板5V输出 |
常亮 |
联系厂家维修或更换 |
主界面
6.3.1 三个界面循环显示，分别显示前压后压、通讯地址、瞬时、累计、余量、阀门与流量是否通讯成功。
进入参数密码界面共15个界面

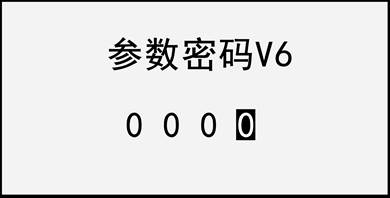

6.4.1输入密码“8000”按“确定键”进入系统参数设置。

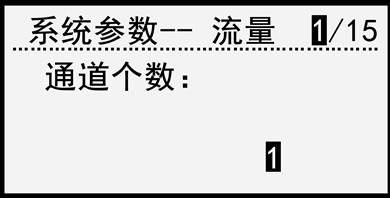

6.4.2根据现场设备设置通道个数，根据流量计和阀门选择，选择完后按“确定键”进入下一界面。
6.4.3共有4个流量计可以选择，“天信”“苍南”“罗托克”“罗茨”，通过下面左右两个按键进行选择。

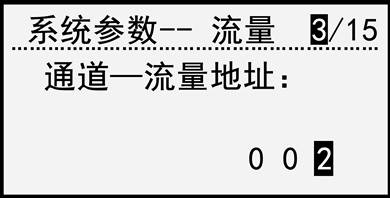

6.4.4根据流量计输入地址，通道一流量地址
|
苍南EVC300默认地址 023 |
|
天信TBQZ默认地址 002 |
|
伦茨默认地址 001 |

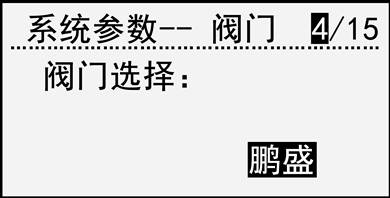

选择阀门后，按确定键进入下个设置界面。

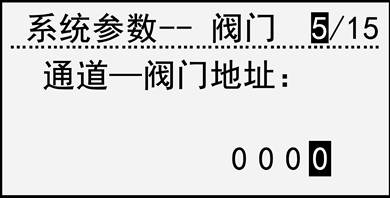

6.4.5通道一阀门地址
根据充值卡ID单独设置。

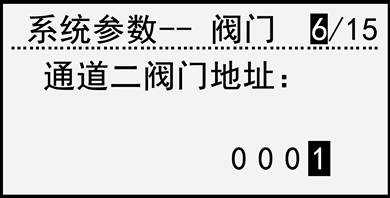

6.4.6通道二阀门地址
根据充值卡ID单独设置。

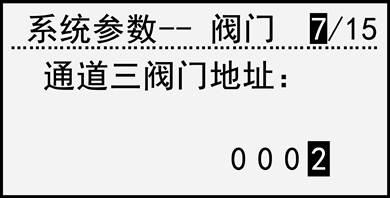

6.4.7通道三阀门地址
根据充值卡ID单独设置。

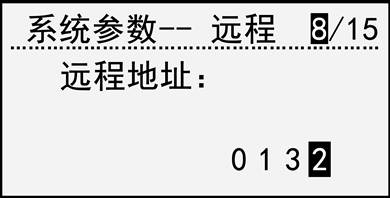

6.4.8远程地址设置，与公司平台对应。

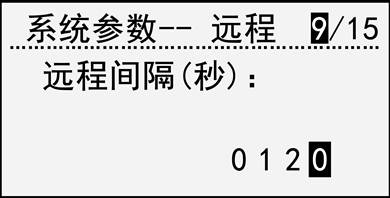

6.4.9远程间隔(秒）9/15
根据客户需求设定，一般设置在120秒。

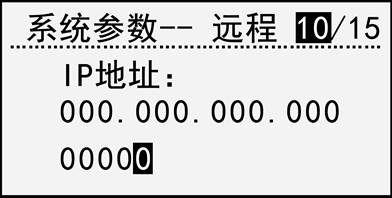

6.4.10IP地址
可以查看表头与GPRS是否通讯成功，如果通讯成功，会显示客户公司数据平台地址，也可以通过按键设置IP地址。
注意：翻到此页面不能快速再翻到下一个界面，需要等IP地址显示之后再按“确定键”进入下个界面。

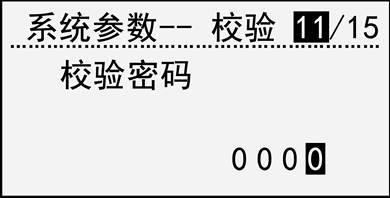

6.4.11输入“1010”按“确定键”保存参数并且退出到主界面。
输入“0006”按“确定键”进入下一项设置。
7.1安装位置应牢固可靠，避免震动，防止掉落。
7.2远离火源、潮湿地方、避免直晒。
7.3尽量安装在避免雨水侵蚀的地方，远离腐蚀气体，以及易燃易爆物品堆积地方。
7.4所有燃气柜到燃气监控设备接线线路，必须使用防爆管，防爆管必须固定牢固，走线规范。
7.5保证电源供电稳定。
7.6拧紧防爆箱螺丝，避免进水，已达到最佳防护效果。
7.7请保证SIM卡内有足够通讯费用，避免设备掉线。
常见故障及解决方法:
故障现象：防爆箱设备无法正常工作甚至可能损坏。
解决方法：使用电压表等工具检查供电电压是否在设备规定的电压范围内，若不正常，检修电源线路、变压器等供电设备，查看是否有线路破损、接触不良或变压器故障等问题。
故障现象：防爆箱无法正常供电，影响生产。
解决方法：用万用表的电阻档检查供电线路的通断情况，查看线路是否有破损、断裂、短路等问题，重点检查接线端子、插头插座等部位，发现故障点后进行修复或更换线路。
故障现象：可能导致电气元件损坏，引发跳闸等问题。
解决方法：使用绝缘电阻表检查设备的绝缘电阻，判断是否存在绝缘损坏导致的短路，对怀疑短路的设备或线路进行分段检查，找出短路点，更换或修复损坏的部件或线路。
故障现象：可能导致电气设备受损或者触电事故发生。
解决方法：使用漏电测试仪检测设备是否漏电，检查电气设备的接地是否良好，接地电阻是否符合要求，检查线路和设备的绝缘情况，查找漏电点并进行修复或更换。
故障现象：可能会导致电气设备受损或者引起火灾。
解决方法：使用电流表检查设备的工作电流是否超过额定电流，若过载，减少负载或增加额外的继电器或更大容量的电源，还需检查是否存在设备故障导致的异常电流增大。
故障现象：断路器、接触器、继电器等电气元件无法正常工作。
解决方法：首先确认电源是否正常，有无电压波动或断电情况，接着检查电气元件的接线是否牢固，有无松动或烧焦痕迹，若元件损坏，及时更换新的合格元件，更换后重新通电测试功能。
故障现象：指示灯不亮或报警系统无法正常工作。
解决方法：检查指示灯或报警系统的电源是否正常，线路连接是否牢固，若指示灯或报警元件损坏，及时更换。
故障现象：导致电路中断或短路，信号传输不畅。
解决方法：检查所有电缆连接端子，确保紧固且无腐蚀，对松动或损坏的接线重新连接并紧固。
故障现象：灰尘、水或其他污染物进入，防爆性能下降。
解决方法：检查所有密封圈和垫片是否完好无损，如有损坏及时更换，检查并紧固所有外壳固定螺丝，确保密封性，对密封不良的部位可使用密封胶等进行密封处理。
故障现象：影响防爆性能和防护等级。
解决方法：检查外壳损坏情况，对于轻微损坏可进行修复，如补焊、打磨等，严重损坏的及时更换外壳，对腐蚀部位进行除锈处理，并做好防腐措施。
故障现象：增加电气安全风险，可能导致设备外壳带电等问题。
解决方法：检查地线连接是否牢固，有无断裂或腐蚀，重新进行接地连接，并使用接地电阻测试仪测试接地电阻，确保接地电阻符合要求。
保修政策:
- 保修期: 2年
- 保修范围: 非人为损坏的部件
技术支持:
- 电话支持:0536-8880810
- 邮箱支持:sdilan@126.com
声明:
本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。
[山东艾蓝智能科技有限公司] 保留最终解释权。
